法蘭夾套球塞閥

產品描述：特征 FEATURES： 法蘭規范 END FLANGE DIMENSION: JIS B2220/ANSI B16.5 設計制造 DESIGN: ANSI B16.34 檢查與測試 TEST: JIS B2003/API 598 精密鑄造 INVESTMENT CASTING ...
聯系電話：13851461098

詳細介紹

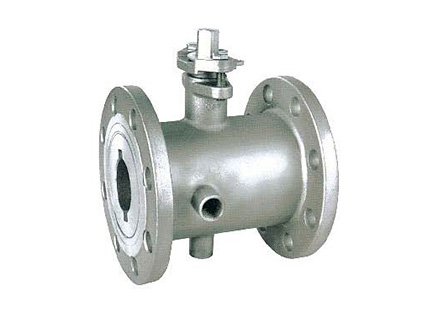

法蘭夾套球塞閥

特征 FEATURES：

· 法蘭規范 END FLANGE DIMENSION: JIS B2220/ANSI B16.5

· 設計制造 DESIGN: ANSI B16.34

· 檢查與測試 TEST: JIS B2003/API 598

· 精密鑄造 INVESTMENT CASTING BODY

法蘭夾套球塞閥

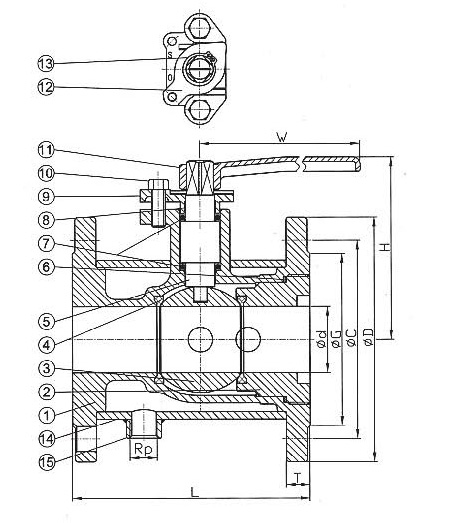

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材料 MATERIAL
1 閥體 BODY SCS13/CF8 SCS14/CF8M
2 閥蓋 CAP SCS13/CF8 SCS14/CF8M
3 鋼球 CAP SCS13/CF8 SCS14/CF8M
4 球墊 SEAT PTFE
5 軸心 STEM SS304 SS316
6 大薄片 GASKET PTFE
7 中口 PACKING PTFE
8 牛楠襯套 GLAND PACKING PTFE
9 牛楠 GLAND SCS13
10 牛楠螺栓 GLAND BOLT SS304
11 把手 HANDLE WCB
12 桃形擋片 STOPPER SS304
13 c型扣環 SNAP RING SS304
14 夾套 LACKET SS304
15 夾套嘴 LACKET RUBBOE SS304

測試壓力 TEST PRESSURE

殼體（水）
SHEll(BY WATER)		 ANSI-150LB JIS-10K
450PSI 2.1Mpa
32Kg/cm² 21.5Kg/cm²
閥座
SEAT		 水
BY WATER		 315PSI 1.6Mpa
22kg/cm² 16.5kg/cm²
氣體 85PSI 0.6Mpa
  BY AIR 6kg/cm² 6kg/cm²

尺寸表 DIMENSIONS

SIZE D C G T L W Rp
DN NPS 10K 150 10K 150 10K 150 10K 150
40 × 15 11/2" × 1/2" 140 127 105 98.5 85 73 16 14.3 120 160 Rp1/2"
40 × 20 11/2" × 3/4" 140 127 105 98.5 85 73 16 14.3 120 160 Rp1/2"
50 × 25 2" × 1" 155 152 120 120.5 100 92 16 15.9 130 160 Rp1/2"
65 × 40 21/2" × 11/2" 175 178 140 139.5 120 105 18 17.5 165 186 Rp1/2"
80 × 50 3" × 2" 185 190 150 152.5 126 127 18 19.1 180 186 Rp1/2"
100 × 65 4" × 21/2" 210 229 175 190.5 155 157 18 23.9 190 324 Rp1/2"
100 × 80 4" × 3" 210 229 175 190.5 155 157 18 23.9 200 324 Rp1/2"
125 × 80 5" × 3" 250 254 210 216 185 186 20 23.9 200 324 Rp1/2"
150 × 100 6" × 4" 280 279 240 241.5 215 216 22 25.4 230 324 Rp1/2"
200 × 150 8" × 6" 330 343 290 298.5 262 270 22 28.6 270 750 Rp3/4"
