德標PN1.6/4.0Mpa夾片式法蘭球閥

產品描述：特征 FEATURES： 結構長度 FACE TO FACE DIMENSIONGB/T12221 法蘭規范 END RLANGE DIMENSION CB/T9113 設計制造 DESIGN: ANSI B16.34 檢查與測試 TEST:API598 帶 ISO 5211平臺...
聯系電話：13851461098

詳細介紹

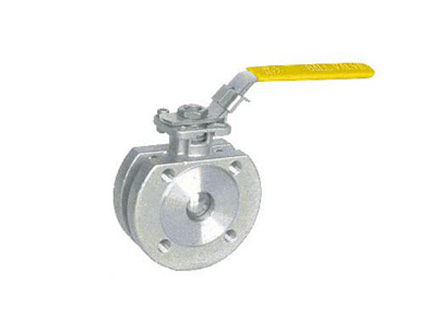

德標PN1.6/4.0Mpa夾片式法蘭球閥

特征 FEATURES：

· 結構長度 FACE TO FACE DIMENSIONGB/T12221

· 法蘭規范 END RLANGE DIMENSION CB/T9113

· 設計制造 DESIGN: ANSI B16.34

· 檢查與測試 TEST:API598

· 帶 ISO 5211平臺座 WITH ISO5211 MOINTING PAD

· 精密鑄造 INVESTMENT CASTING BODY

· 防爆軸心/全流量 BLOW - OUT PROCF STEM/FULL PORT

· 杠桿操作/齒輪操作 LEVER OPERATED/ GEAR CPERATED

德標PN1.6/4.0Mpa夾片式法蘭球閥

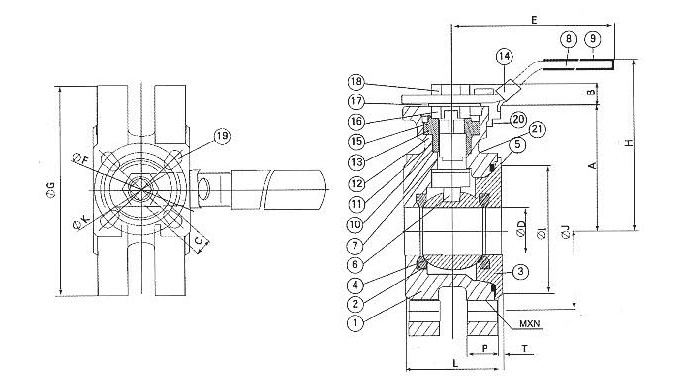

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材質 MATERIAL 數量 QTY
1 閥體 BODY CF8M/WCB 1
2 球體 BALL SS316/SS304 1
3 閥蓋 END CAP CF8M/WCB 1
4 密封圈 SEAT PTFE/RTFE 2
5 閥體密封圈 BODY SEAT PTFE 1
6 閥桿 STEM SS316 1
7 閥桿填料 STEM PACKING PTFE 1SET
8 手柄 HANDLE SS304 1
9 手柄套 HANDAE COVER PLASTIC 1
10 止推墊圈 THRUST WASHER PTFE 1
11 閥桿螺母 STEM NUT SS304 1
12 閥桿墊圈 STEM WASHER SS304 1
13 手柄螺母 HANDLE NUT SS304 1
14 掛鎖裝置 LOCKING PAD SS304 1
15 壓蓋墊片 GLAND BUSH PTFE+25%GF 1
16 壓蓋 FOLLOWER SS304 1
17 盤型墊片 BELLEVILLE WASHER SS304 2
18 止鎖片 TAB WASHER SS304 1
19 定位銷 STOP PIN SS304 1
20 定位螺母 PIN NUT SS304 1
21 O形圈 O-RING VITON 1

尺寸表 DIMENSIONS

SIZE A B C D E F G H I J K L M N P T
PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40 PN16 PN40
1/2" 48.7 48.7 8.0 8.0 9.0 15.0 140.0 42.0
F04		 80.7 80.7 56.7 45.0 45.0 65.0 65.0 \ 40.8 M12 M12 4 4 14.0 16.0 2.0 2.0
3/4" 53.7 53.7 8.0 8.0 9.0 20.0 140.0 42.0
F04		 98.6 99.6 61.7 58.0 58.0 75.0 75.0 \ 44.0 M12 M12 4 4 16.0 18.0 2.0 2.0
1" 65.0 65.0 12.6 12.6 11.0 25.0 165.0 50.0
F05		 115.0 115.0 77.6 68.0 68.0 85.0 85.0 42.0
F04		 50.0 M12 M12 4 4 16.0 18.0 2.0 2.0
1-1/4" 77.0 77.0 11.3 11.3 11.0 32.0 165.0 50.0
F05		 140.0 140.0 88.3 78.0 78.0 100.0 100.0 42.0
F04		 60.0 M16 M16 4 4 16.0 18.0 2.0 2.0
1-1/2" 85.5 85.5 15.5 15.5 14.0 38.0 215.0 70.0
F07		 150.0 150.0 103.0 88.0 88.0 110.0 110.0 50.0
F05		 65.0 M16 M16 4 4 18.0 18.0 3.0 3.0
2" 93.0 93.0 16.0 16.0 14.0 50.0 215.0 70.0
F07		 165.0 165.0 111.0 102.0 102.0 125.0 125.0 50.0
F05		 80.0 M16 M16 4 4 18.0 20.0 3.0 3.0
2-1/2" 109.7 109.7 15.8 15.8 17.0 65.0 263.0 102.0
F10		 185.0 185.0 125.5 122.0 122.0 145.0 145.0 70.0
F07		 110.0 M16 M16 4 8 18.0 22.0 3.0 3.0
3" 119.5 119.5 16.0 16.0 17.0 80.0 263.0 102.0
F10		 200.0 200.0 135.5 138.0 138.0 160.0 160.0 70.0
F07		 120.0 M16 M16 8 8 20.0 24.0 3.0 3.0
4" 130.4 132.7 20.1 17.8 17.0 100.0 313.0 102.0
F10		 220.0 235.0 150.5 158.0 162.0 180.0 190.0 70.0
F07		 150.0 M16 M20 8 8 20.0 24.0 3.0 3.0
