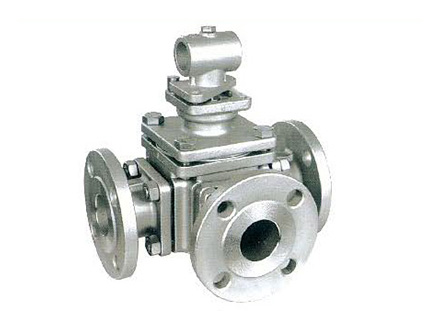

三通法蘭球閥-高平臺

特征 FEATURES：

· 法蘭規范 END FLANGE DIMENSION: ANSI B16.5/JIS B2220

· 檢查與測試 TEST: ANSI B16.34/JIS B2003

· 精密鑄造 INVESTMENT CASTING BODY

· 帶 ISO 5211 平臺座 WITH ISO 5211 MOUNTING PAD

· 掛鎖裝置 LOCKING DEVICE

· 有四個閥座 THERE ARE FOUR SEATS

· L型端口或T型端口可用360°旋轉把手

· L-PORT OR T-PORT/AVAILABLE 360° ROTARY HANDLE

三通法蘭球閥-高平臺

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材料 MATERIAL
1 閥體 BODY SCS14/CF8M SCS13/CF8
2 閥蓋 CAP SCS14/CF8M SCS13/CF8
3 鋼球 BALL SCS14/CF8M SCS13/CF8
4 球墊 SEAT PTFE
5 大薄片A GASKET-A PTFE
6 O型密封圈 O-RING VITON
7 大薄片B GASKET-B PTFE
8 中口 PACKING PTFE
9 套筒 SLEEVE SS304
10 彈簧華司 SPRING WASHER SS304
11 閥蓋 CAP SCS14/CF8M SCS13/CF8
12 把手頭 HANDLE HEAD CF8
13 把手套 PLASTIC COVER PLASTIC
14 把手桿 PLASTIC POLE SS304
15 把手螺栓 PLASTIC BOLT SS304
16 套筒 SLEEVE PTFE
17 B閥蓋螺栓 CAP-B BOLT SS304
18 閥蓋B CAP-B SCS14/CF8M SCS13/CF8
19 體蓋螺栓 BOLT SS304
20 定位銷 STOP PIN SS304
21 A閥蓋螺栓 CAP-A BOLT SS304
22 閥蓋 CAP SCS14/CF8M SCS13/CF8

測試壓力 TEST PRESSURE

殼體（水）
SHELL(BY WATER)		 ANSI-150LB JIS-10K
450PSI 2.1MPa
32Kg/cm² 21.5Kg/cm²
閥座
SEAT		 水
BY WATER		 315PSI 1.6MPa
22kg/cm² 16.5Kg/cm²
氣體
BY AIR		 85PSI 0.6MPa
6Kg/cm² 6Kg/cm²

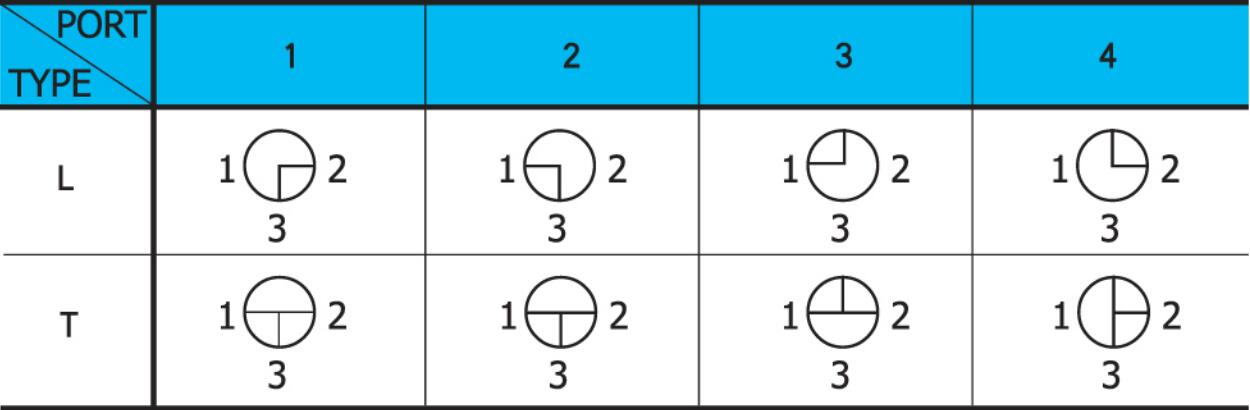

流向表 FLOW PATTERN

三通法蘭球閥的流向表

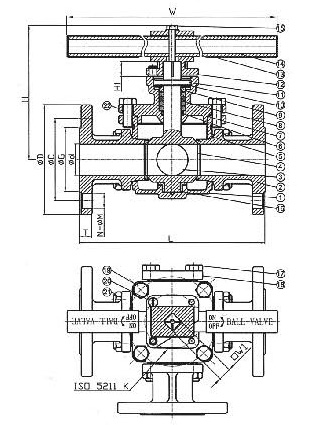

尺寸表 DIMENSIONS

SIZE d D C G T N M L H W ISO
5211		 K H1 W1
DN NPS 150 10k 150 10k 150 10k 150 10k 150 10k 150 10k 150 10k
15 1/2" 15 89 95 60.5 70 35 51 12.1 12 4 4 16 15 148 160 80 123 F03-F04 36-42 9 9
20 3/4" 20 98 100 70.0 75 43 56 12.1 14 4 4 16 15 153 165 84 123 F03-F04 36-42 9 9
25 1" 25 108 125 79.5 90 51 67 12.1 14 4 4 16 19 168 180 96 153 F04-F05 42-50 11 11
40 11/2" 40 127 140 98.5 105 73 81 14.3 16 4 4 16 19 221 171 403 F07 70 19 17
50 2" 50 152 155 120.5 120 92 96 15.9 16 4 4 19 19 254 176 403 F07 70 19 17
65 21/2" 65 178 175 139.5 140 105 116 17.5 18 4 4 19 19 300 198 504 F10 102 24 22
80 3" 80 190 185 152.5 150 127 126 19.1 18 4 8 19 19 305 216 504 F10 102 24 22
100 4" 100 229 210 190.5 175 157 151 23.9 18 8 8 19 19 369 236 504 F10 102 24 22
150 6" 150 279 280 241.5 240 216 212 25.4 22 8 8 22 23 480 329 800 F14 140 38 36
