三片式對焊口球閥

產品描述：特征 FEATURES： 末端閥蓋對焊 BUTT WELD END CAP: ISO 1127DIN2463ANSI B36.19 結構長度 FACE TO FACE:DIN 3202-S13 防爆軸心 /全流量 BLOW-OUT PROOF STEM/FULL PORT 精密鑄...
聯系電話：13851461098

詳細介紹

全流三片式卡箍式衛生級高平臺球臺

特征 FEATURES：

·末端閥蓋對焊 BUTT WELD END CAP:
ISO 1127,DIN2463,ANSI B36.19

·結構長度 FACE TO FACE:DIN 3202-S13

·防爆軸心 /全流量 BLOW-OUT PROOF STEM/FULL PORT

·精密鑄造 INVESTMENT CASTING BODY

·1000PSI(PN63)W.O.G

·掛鎖裝置 LOCKING DEVICE

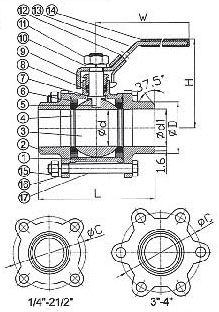

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY WCB CF8M
2 閥蓋           CAP WCB CF8M
3 鋼球            BALL CF8M
4 球墊            SEAT PTFE
5 軸心            STEM SS316
6 大薄片         GASKET PTFE
7 小薄片  THRUST WASHER PTFE
8 中口            PACKING PTFE
9 軸帽            GLAND SS304
10 彈簧華司 SPRING WASHER SS304
11 軸心螺母       STEM NUT SS304
12 掛鎖裝置       LOCKING DEVICE SS304
13 把手               HANDEL SS304
14 把手套       PLASTIC COVER PLASTIC
15 螺帽         HEX NUT SS304
16 彈簧華司       SPRING WASHER SS304
17 體蓋螺栓        JOINT BOLT SS304

尺寸表 DIMENSIONS

SIZE d d1 L H W C D Cv
FACTOR		 TORQUE
N.M
DN NPS
8 1/4'' 11.6 10.0 70 56 102 40.5 17.0 6.0 4.2
10 3/8'' 12.7 12.5 70 56 102 40.5 17.0 7.0 4.2
15 1/2'' 15 16.0 75 65 123 47.0 21.3 10 7.0
20 3/4'' 20 20.0 90 67 123 53.5 26.7 25 9.0
25 1'' 25 25.0 100 79 153 59.6 33.6 35 12.4
32 11/4'' 32 33.8 110 84 153 74.2 42.4 46 15
40 11/2'' 40 39.5 125 92 183 84.0 48.0 80 20
50 2'' 50 50.8 150 99 183 101 60.5 110 30
65 21/2'' 65 62.7 190 136 246 132 76.1 310 42
80 3'' 80 77.9 220 146 246 161.5 89.8 360 65
100 4'' 100 100 270 168 503 191 114.2 820 100
