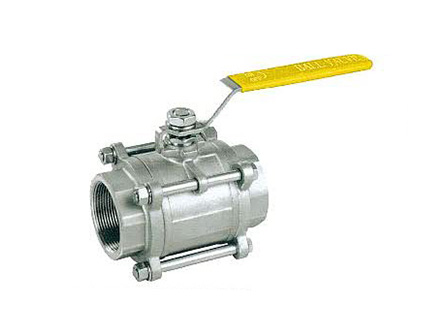

三片式牙口/套焊球閥

產品描述：特征 FEATURES： 管螺紋按照 PIPE THREAD IN ACCORDANCE: NPTBSPTDIN 259DIN 2999ISO 228 CLASS A 防爆軸心/減流量 BLOW-OUT PROOF STEM/REDUCE PORT 精密鑄造 INVESTMENT...
聯系電話：13851461098

詳細介紹

全流三片式卡箍式衛生級高平臺球臺

特征 FEATURES：

·管螺紋按照 PIPE THREAD IN ACCORDANCE:
NPT,BSPT,DIN 259,DIN 2999,ISO 228 CLASS A

·防爆軸心/減流量 BLOW-OUT PROOF STEM/FULL PORT

·精密鑄造 INVESTMENT CASTING BODY

·1000PSI(PN63)W.O.G

·掛鎖裝置 LOCKING DEVICE

·牙口 SCREWED END

·套焊口 SOCKET WELD END

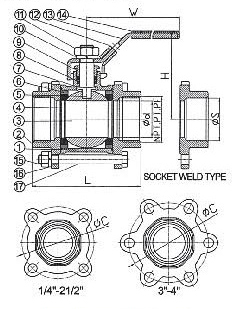

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY WCB CF8M
2 閥蓋           CAP WCB CF8M
3 鋼球            BALL CF8M
4 球墊            SEAT PTFE
5 軸心            STEM SS316
6 大薄片         GASKET PTFE
7 小薄片  THRUST WASHER PTFE
8 中口            PACKING PTFE
9 軸帽            GLAND SS304
10 彈簧華司 SPRING WASHER SS304
11 軸心螺母       STEM NUT SS304
12 掛鎖裝置       LOCKING DEVICE SS304
13 把手               HANDEL SS304
14 把手套       PLASTIC COVER PLASTIC
15 螺帽         HEX NUT SS304
16 彈簧華司       SPRING WASHER SS304
17 體蓋螺栓        JOINT BOLT SS304

尺寸表 DIMENSIONS

SIZE d L H W C S Cv
FACTOR		 TORQUE
N.M
DN NPS
8 1/4'' 11.6 58 56 102 40.5 14.1 6.0 4.2
10 3/8'' 12.7 58 56 102 40.5 17.6 7.0 4.2
15 1/2'' 15 63 65 123 47.0 21.7 10 7.0
20 3/4'' 20 73 67 123 53.5 27.1 25 9.0
25 1'' 25 85 79 153 59.6 33.8 35 12.4
32 11/4'' 32 96 84 153 74.2 42.6 46 15
40 11/2'' 40 114 92 183 84.0 48.7 80 20
50 2'' 50 134 99 183 101 61.1 110 30
65 21/2'' 65 180 136 246 132 76.9 310 42
80 3'' 80 200 146 246 161.5 89.8 360 65
100 4'' 100 228 168 503 191 115.5 820 100
