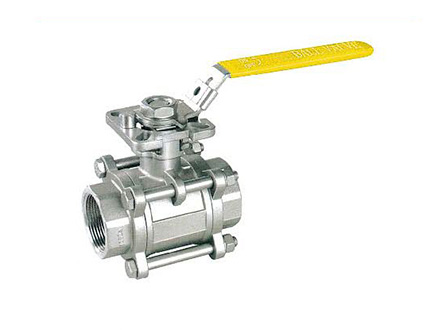

三片式牙口/套焊球閥-高平臺

產品描述：特征 FEATURES： 管螺紋按照 PIPE THREAD IN ACCORDANCE: NPTBSPTDIN 259.DIN 2999ISO 228 CLASS A 結構長度 FACE TO FACE:DIN 3202-M3 防爆軸心 /全流量 BLOW-OUT PROOF ...
聯(lián)系電話：13851461098

詳細介紹

特征 FEATURES：

·管螺紋按照 PIPE THREAD IN ACCORDANCE:
NPT,BSPT,DIN 259.DIN 2999,ISO 228 CLASS A

·結構長度 FACE TO FACE:DIN 3202-M3

·防爆軸心 /全流量 BLOW-OUT PROOF STEM/FULL PORT

·帶ISO 5211 平臺座 WITH ISO 5211 MOUNTING PAD

·精密鑄造 INVESTMENT CASTING BODY

·1000PSI(PN63)W.O.G

·掛鎖裝置 LOCKING DEVICE

·牙口 SCREWED END

·套焊口 SOCKET WELD END

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY WCB CF8M
2 閥蓋           CAP WCB CF8M
3 鋼球            BALL CF8M
4 球墊            SEAT PTFE
5 軸心            STEM SS316
6 大薄片         GASKET PTFE
7 小薄片  THRUST WASHER 15%R+PTFE
8 O型圈         O-PING VITON
9 中口            PACKING PTFE
10 軸帽            GLAND SS304
11 彈簧華司 SPRING WASHER SS304
12 軸心螺母       STEM NUT SS304
13 蝶形墊片BELLEVIILLE WASHER SS304
14 把手墊片 HANDLE WASHER SS304
15 掛鎖裝置       LOCKING DEVICE SS304
16 把手               HANDEL SS304
17 把手套       PLASTIC COVER PLASTIC
18 螺帽         HEX NUT SS304
19 彈簧華司       SPRING WASHER SS304
20 體蓋螺栓        JOINT BOLT SS304
21 定位銷            STOP PIN SS304

尺寸表 DIMENSIONS

SIZE d L H W C S ISO
5211		 E H1 W1 Ra Rb Cv
FACTOR		 TORQUE
N.M
DN NPS
8 1/4'' 11.6 75 74 123 52.0 14.1 F03-F04 36-42 9 9 R3 R3 6 6
10 3/8'' 12.7 75 74 123 52.0 17.6 F03-F04 36-42 9 9 R3 R3 7 6
15 1/2'' 15 75 74 123 52.0 21.7 F03-F04 36-42 9 9 R3 R3 10 12
20 3/4'' 20 80 78 123 54.5 27.1 F03-F04 36-42 9 9 R3 R3 25 15
25 1'' 25 90 89 153 63.5 33.8 F04-F05 42-50 11 11 R3 R3.5 35 18
32 11/4'' 32 110 94 153 74.2 42.6 F04-F05 42-50 11 11 R3 R3.5 46 20
40 11/2'' 40 120 110 183 84.0 48.7 F05-F07 50-70 14 14 R3.5 R4.5 80 35
50 2'' 50 140 118 183 101 61.1 F05-F07 50-70 14 14 R3.5 R4.5 110 48
65 21/2'' 65 185 161 246 132 76.9 F07-F10 70-102 17 17 R4.5 R5.5 310 55
80 3'' 80 205 170 246 161.5 89.8 F07-F10 70-102 17 17 R4.5 R5.5 360 85
100 4'' 100 240 202 395 191 115.5 F10-F12 102-125 22 22 R5.7 R6.7 820 110
