牙口三通式減流球閥

產品描述：特征 FEATURES： PT-306L/T DN8-DN50(1/4-2) 防爆中軸帶ISO 5211平臺座工作壓力:1000PSI PN63 bar 適用溫度范圍:-20 TO 180℃ 掛鎖裝置 L型或T型可用360℃旋轉把手材質表 MATERIALS LIST NO...

聯系電話：13851461098

立即咨詢 聯系我們

詳細介紹

特征 FEATURES：

·PT-306L/T DN8-DN50(1/4''-2'')

·防爆中軸

·帶ISO 5211平臺座

·工作壓力:1000PSI PN63 bar

·適用溫度范圍:-20 TO 180℃

·掛鎖裝置

·L型或T型可用360℃旋轉把手

材質表 MATERIALS LIST

NO.	部件名稱PART NAME	材料 MATERIAL
1	閥體 BODY	ASTM A351 GR.CF8M
2	閥蓋 CAP	ASTM A351 GR.CF8M
3	球墊 SEAT	PTFE
4	鋼球 BALL	ASTM A351 GR.CF8M
5	中軸 STEM	SS316
6	大薄片 END SEALS	RTFE
7	小薄片 THRUST WASHER	RTFE
8	軸帽 GLAND	SS304
9	把手 HANDLE	SS304
10	四角鐵圈 HANDLE WASHER	SS304
11	圓孔墊圈 WASHER	SS304
12	螺絲 HANDLE NUT	SS304
13	膫套 HANDLE SLEEVE	VINYL GRIP
14	中口 STEM PACKINGS	PTFE
15	鎖片 LOCKING PLATE	SS304

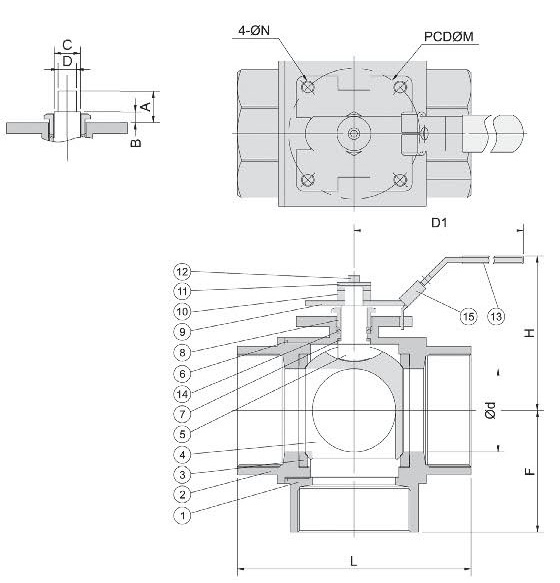

尺寸表 DIMENSIONS

SIZE	d	A	B	C	D	D1	H	F	L	M	N
1/4''	11.0	10.9	5.9	12.0	9.0	133.4	62.7	29.0	57.2	36.0	M5*0.8
3/8''	11.0	10.9	5.9	12.0	9.0	133.4	62.7	29.0	57.2	36.0	M5*0.8
1/2''	12.5	10.9	5.9	12.0	9.0	133.4	64.7	34.5	66.0	36.0	M5*0.8
3/4''	16.0	11.4	6.4	12.0	9.0	133.4	78.7	39.7	85.8	36.0	M5*0.8
1''	20.0	11.4	6.4	12.0	9.0	133.4	71.2	46.0	88.5	42.0	M5*0.8
1-1/4''	25.4	23.7	8.2	15.0	11.0	178.5	90.2	51.7	103.4	50.0	M6*1.0
1-1/2''	31.8	23.7	8.2	15.0	11.0	178.5	93.7	61.0	111.1	50.0	M6*1.0
2''	38.1	23.7	8.2	15.0	11.0	178.5	98.2	71.4	135.4	50.0	M6*1.0
