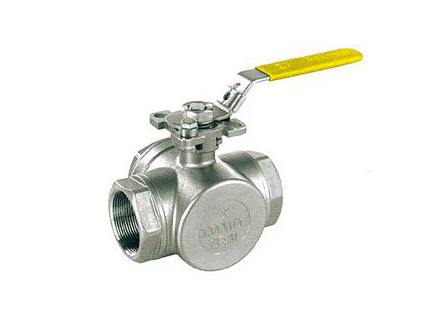

牙口三通球閥-高平臺

產品描述：特征 FEATURES： 管螺紋按照 PIPE THREAD IN ACCORDANCE: NPTBSPTDIN 259DIN2999ISO228 CLASS A 防爆軸心/減流量 BLOW-OUT PROOF STEM/REDUCE PORT 精密鑄造 INVESTMENT C...
聯系電話：13851461098

詳細介紹

全流三片式卡箍式衛生級高平臺球臺

特征 FEATURES：

·管螺紋按照 PIPE THREAD IN ACCORDANCE:
NPT,BSPT,DIN 259,DIN2999,ISO228 CLASS A

·防爆軸心/減流量 BLOW-OUT PROOF STEM/REDUCE PORT

·精密鑄造 INVESTMENT CASTING BODY

·帶ISO 5211平臺座 WITH ISO 5211 MOUNTING PAD

·1000PSI(PN63)W.O.G

·掛鎖裝置 LOCKING DEVICE

·有四個閥座 THERE ARE FOUR SEATS

·L型端口或T型端口可用3600旋轉把手
L-PORT OR T-PORT AVAILABLE/360° ROTARY HANDLE

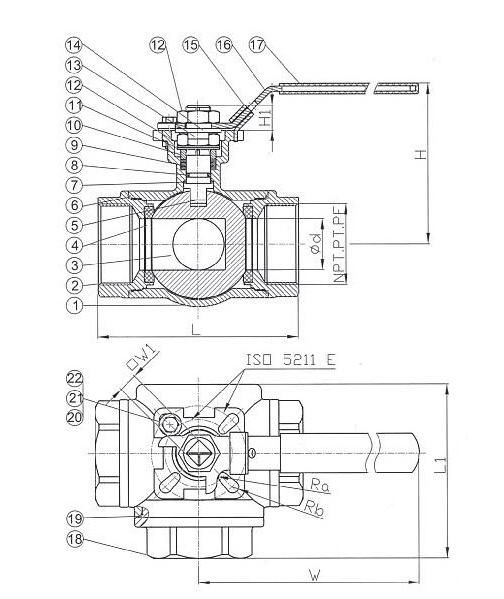

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY WCB CF8M
2 閥蓋            CAP WCB CF8M
3 鋼球            BALL CF8M
4 球墊            SEAT PTFE
5 軸心            STEM SS316
6 大薄片        GASKET RTFE
7 小薄片       THRUST WASHER R15%R+PTFE
8 O型圈           O-RING VITON
9 中口           PACKING RTFE
10 軸帽            GLAND SS304
11 彈簧華司      SPRING  WASHER SS304
12 軸心螺母      STEM NUT SS304
13 蝶形墊片    BELLEVILLE WASHER SS304
14 把手墊片    HANDLE WASHER SS304
15 掛鎖裝置      LOCKING DEVICE SS304
16 把手              HANDLE SS304
17 把手套           PLASTIC COVER PLASTIC
18 閥蓋A          CAP-A SS304
19 大薄片 A      GASKET-A PTFE
20 定位銷          STOP PIN SS304
21 螺栓墊片       BOLT WASHER SS304
22 螺母              NUT SS304

尺寸表 DIMENSIONS

SIZE d L F H W E H1 W1 Ma
DN NPS
8 1/4'' 11.6 76 58.5 67 153 42 18 8 M5
10 3/8'' 12.5 76 58.5 67 153 42 18 8 M5
15 1/2'' 12.5 76 58.5 67 153 42 18 8 M5
20 3/4'' 16 86 72.0 77 153 42 20 8 M5
25 1'' 20 96 81.5 83 183 50 23 9.5 M6
32 1/4'' 25 117 94.5 88 183 50 23 9.5 M6
40 1/2'' 32 124 104 116 246 70 34 12.5 M8
50 2'' 38 148 125 124 246 70 34 12.5 M8

流向表 FLOW PATTERN

三通法蘭球閥的流向表
