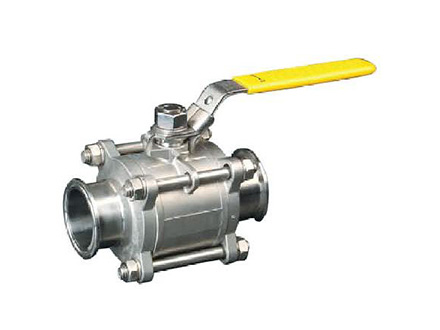

全流三片式卡箍式衛生級球閥

產品描述：特征 FEATURES： PT-306L/T DN8-DN50(1/4-2) 防爆中軸卡箍式工作壓力:DN15-DN50 1000PSI DN65-DN100 800PSI 適用溫度范圍:-20 TO 180℃ 掛鎖裝置材質表 MATERIALS LIST NO. 部件名稱...

聯系電話：13851461098

立即咨詢聯系我們

詳細介紹

特征 FEATURES：

·PT-306L/T DN8-DN50(1/4''-2'')

·防爆中軸

·卡箍式

·工作壓力:DN15-DN50 1000PSI
DN65-DN100 800PSI

·適用溫度范圍:-20 TO 180℃

·掛鎖裝置

材質表 MATERIALS LIST

NO.	部件名稱PART NAME	材料 MATERIAL	Q'TY
NO.	部件名稱PART NAME	STAINLESS STEEL	Q'TY
1	閥體 BODY	ASTM A351 GR.CF8M	1
2	側蓋 CAP	ASTM A351 GR.CF8M	2
3	鋼球 BALL	ASTM A276 GR.316	1
4	中軸 STEM	ASTM A276 GR.316	1
5	球墊 SEAT	PTFE	2
6	中口 STEM PACKINGS	PTFE	1
7	軸帽 GLAND	SS304	1
8	大薄片 END SEALS	PTFE	1
9	把手 HANDLE	SS304	1
10	軸帽 HANDLE NUT	SS304	1
11	彈簧華司 HANDLE WASHER	SS304	1
12	螺絲 BOLTS	SS304	4-6
13	螺帽 BOLTS NUTS	SS304	4-6
14	彈簧華司 BOLTS WASHERS	SS304	4-12
15	膠套 HANDLE SLEEVE	VINYL GRIP	1

尺寸表 DIMENSIONS

SIZE	L	A	D	t	J	M	H	D1
1/2''	70.9	12.70	9.40	1.65	25.4	16.7	58.0	122.9
3/4''	97.5	19.05	15.75	1.65	25.4	27.5	61.0	122.9
1''	108.2	25.50	22.20	1.65	50.4	28.6	68.0	144.9
11/2''	135.8	38.20	34.90	165	50.4	31.4	84.5	188.9
2''	154.7	50.80	47.50	165	63.9	34.0	93.2	188.9
121/2''	168.5	63.60	60.30	165	77.5	28.0	131.8	255.3
3''	196.2	76.30	73.00	165	90.9	31.6	140.0	260.8
4''	232.5	101.60	97.4	2.10	118.9	34.0	173.6	322.2
