全流三片式卡箍式衛(wèi)生級高平臺球臺

產品描述：特征 FEATURES： PT-03TCM DN15-DN100(1/2-4) ISO 5211平直接安裝 防爆中軸 卡箍式 工作壓力:DN15-DN50 1000PSI DN65-DN100 800PSI 適用溫度范圍:-20 TO 180℃ 掛鎖裝置 材質表 MATERIAL...
聯(lián)系電話：13851461098

詳細介紹

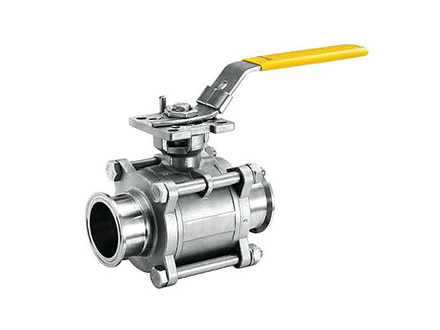

全流三片式卡箍式衛(wèi)生級高平臺球臺

特征 FEATURES：

·PT-03TCM DN15-DN100(1/2''-4'')

·ISO 5211平直接安裝

·防爆中軸

·卡箍式

·工作壓力:DN15-DN50 1000PSI
DN65-DN100 800PSI

·適用溫度范圍:-20 TO 180℃

·掛鎖裝置

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY ASTM A351 GR.CF8M
2 鋼球            BALL SS316
3 中軸           STEM SS316
4 側蓋           END CAP ASTM A351 GR.CF8M
5 球墊            SEAT RTFE
6 小薄片       THRUST WASHER RTFE
7 中口          STEM PACKINGS RTFE
8 鐵圈           GLAND BUSH SS304
9 把手              HANDLE SS304
10 膠套           HANDLE SLEEVE VINYL GRIP
11 上螺帽        STEM NUT SS304
12 下螺帽         HANDLE NUT SS304
13 鎖片          LOCKING PLATE SS304
14 盤型華司  BELLEVILLE WASHER SS304-CSP
15 防松華司   TAB EASHER SS304
16 o型圈         O-PING VITON
17 抗磨片        PACKING FOLLWER SPTFE+25%G.F
18 螺絲             BODY BOLT SS304
19 彈簧華司       BOLT WASHER SS304
20 螺帽              BOLT NUT SS304

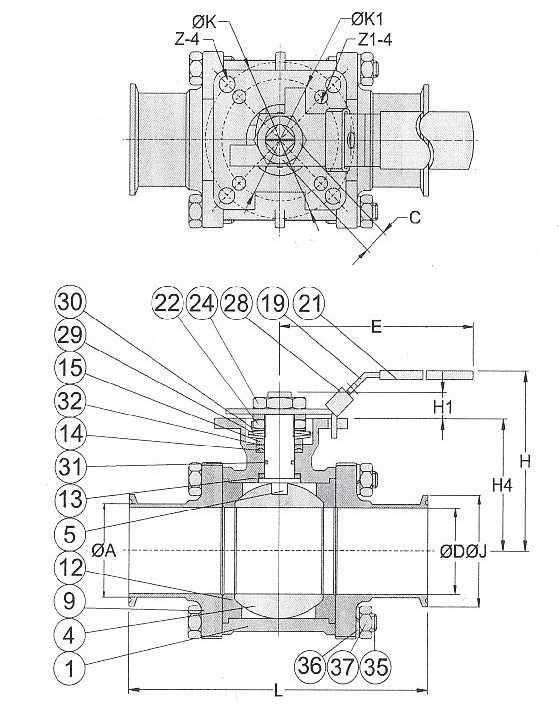

尺寸表 DIMENSIONS

SIZE A L E H H1 H4 C K K1 Z-4 Z1-4 D J
DN15 1/2'' 12.70 70.9 112.0 73.0 8.5 37.0 9.0 50.0 36.0 7.0 6.0 9.40 25.4
DN20 3/4'' 19.05 80.8 112.0 80.8 8.5 45.0 9.0 50.0 36.0 7.0 6.0 15.75 25.4
DN25 1'' 25.50 90.5 136.0 90.5 11.4 53.5 9.0 50.0 36.0 7.0 6.0 22.20 50.4
DN40 1-1/2'' 38.20 115.3 197.9 115.3 14.0 74.8 14.0 70.0 36.0 9.0 7.0 34.90 50.4
DN50 2'' 50.80 124.0 197.9 124.0 13.7 83.5 14.0 70.0 42.0 9.0 7.0 47.50 63.9
DN65 2-1/2'' 63.60 155.0 267.0 155.0 18.0 108.8 17.0 102.0 50.0 11.0 9.0 60.30 77.5
DN80 3'' 76.30 208.5 267.0 208.5 18.0 118.3 17.0 102.0 50.0 11.0 9.0 73.00 90.9
DN100 4'' 101.60 216.7 322.0 216.7 18.0 153.8 17.0 102.0 50.0 11.0 9.0 97.40 118.9
