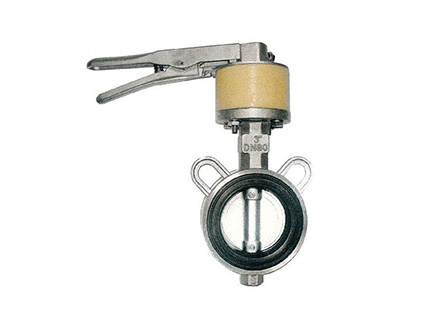

對夾式防結露蝶閥（手柄式操作）

產品描述：特征 FEATURES： 法蘭標準 END FLANGE DIMENSION: ANSL150LBJIS10KPN10PN16 結構長度 FACE TO FACE DIMENSION: ISO5752 SHORT BODY 測試標準 TEST: API 598 材質表 MATER...
聯系電話：13851461098

詳細介紹

特征 FEATURES：

· 法蘭標準 END FLANGE DIMENSION: ANSL150LB,JIS10K,PN10,PN16

· 結構長度 FACE TO FACE DIMENSION: ISO5752 SHORT BODY

· 測試標準 TEST: API 598

對夾式防結露蝶閥（手柄式操作）

材質表 MATERIALS LIST

NO. 郵件名稱 PART NAME 材質 MATERIAL DESCRIPTION
JIS ASTM
1 閥體 BODY 鋁 ALUMINUM ADC12 B108
不銹鋼 STAINLESS STEEL SCS13,SCS14 A361,CF8,A361 CF8M
2 閥座 SEAT 橡膠 RUBBER BUNA-N(NBR)
EPDM
3 閥瓣 DISC 鑄鋼 CAST STEEL WC8 A218 GR,WC8
不銹鋼 STAINLESS STEEL SCS13 A351 CF8
SCS14 A351 CF8M
4 閥桿 SHAFT 不銹鋼 STAINLESS STEEL SS410 A182 F410
SS316 A182 F318
SS304 A182 F304
5 手柄 LEVER HANDEL 鑄鐵 CAST IRON FC200 A126 CL-B
6 渦輪傳動箱 WORM GEAR BOX 橡膠 RUBBER EPDM
7 頂板 TOP PLATE 工程塑膠 BNGINEERING PLASTIC ABS(PAINTED ACRYLIC RESIN)

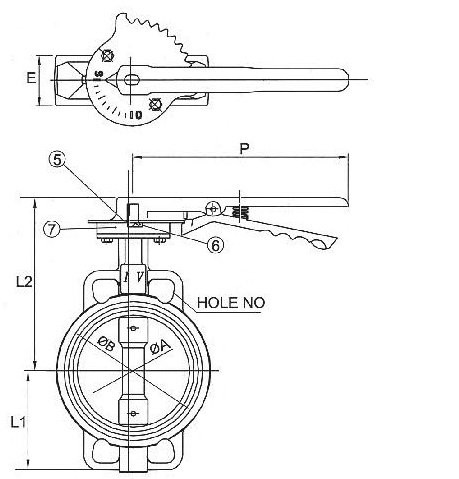

尺寸表 DIMENSIONS

NO. INCH 2 2.5 3 4 5 6 8 10 12 14 16 18 20 24
MM 50 65 80 100 125 150 200 250 300 350 400 450 500 600
閥門
VALVE		 ØA 50 65 80 99 124 149 199 250 299 328 380 431 489 588
ØB 98 118 128 153 184 214 265 327 371 421 481 535 625 695
L1 66 79 91 110 124 140 176 210 240 274 315 345 390 465
HOLE NO 2 2 2 2 2 2 4 4 4 4 4 4 8 8
E 43 46 46 52 56 56 60 68 78 78 102 114 127 154
手柄
LEVER		 L2 198 208 216 230 249 262 303 338 378 - - - - -
p 170 170 170 250 250 250 410 410 410 - - - - -
ØH 107 107 107 107 107 107 135 135 135 - - - - -
