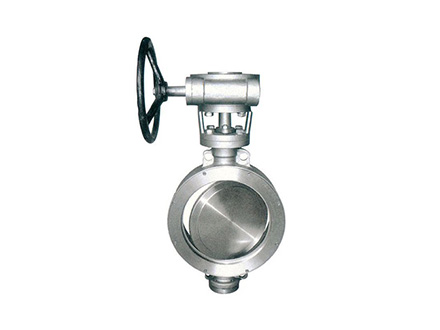

對夾式偏心蝶閥（齒輪式操作）

產品描述：特征 FEATURES：法蘭標準 END FLANGE DIMENSION: ANSL150LBJIS10KPN10PN16 設計與制造標準 BASIC DESIGN API609 測試標準 TEST: API 598 材質表 MATERIALS LIST NO. 部件名稱 P...

聯(lián)系電話：13851461098

立即咨詢聯(lián)系我們

詳細介紹

特征 FEATURES：

· 法蘭標準 END FLANGE DIMENSION: ANSL150LB,JIS10K,PN10,PN16

· 設計與制造標準 BASIC DESIGN API609

· 測試標準 TEST: API 598

材質表 MATERIALS LIST

NO.	部件名稱 PART NAME	材質 MATERIAL
1	閥體 BODY	CF8	CF8M	WCB
2	閥瓣 DISC	CF8	CF8M	WCB
3	閥桿 SHAFT	304	316	410
4	球墊 SEAT	PTFE;METAL

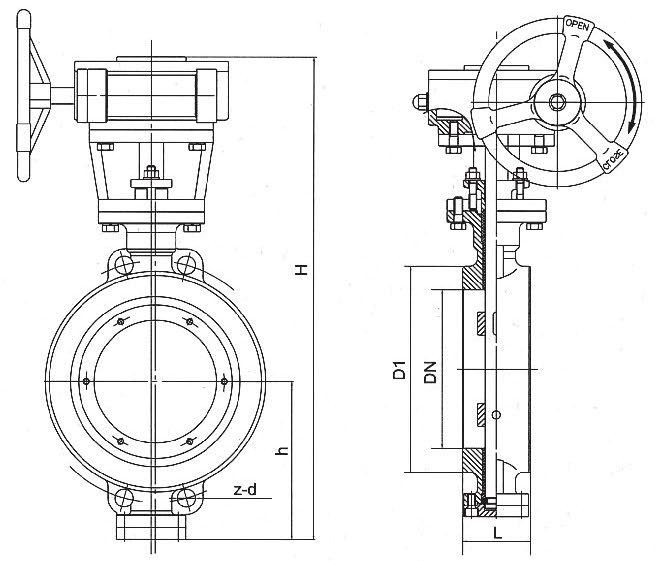

尺寸表 DIMENSIONS

DN	50	65	80	100	125	150	200	250	300	350	400
d	96	116	133	158	186	215	266	325	376	425	470
L	43	46	48	54	57	57	64	71	81	92	102
h	63	73	95	105	125	150	220	250	290	310	345
H	320	340	375	410	455	520	650	700	820	840	925
