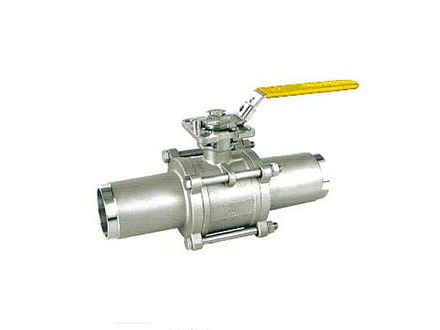

三片式加長焊球閥-高平臺

產品描述：特征 FEATURES： 防爆軸心 /全流量 BLOW-OUT PROOF STEM/FULL PORT 對焊蓋 BULL WELD END 帶ISO 5211 平臺座 WITH ISO 5211 MOUNTING PAD 精密鑄造 INVESTMENT CASTING BODY...
聯系電話：13851461098

詳細介紹

全流三片式卡箍式衛生級高平臺球臺

特征 FEATURES：

·防爆軸心 /全流量 BLOW-OUT PROOF STEM/FULL PORT

·對焊蓋 BULL WELD END

·帶ISO 5211 平臺座 WITH ISO 5211 MOUNTING PAD

·精密鑄造 INVESTMENT CASTING BODY

·1000PSI(PN63)W.O.G

·掛鎖裝置 LOCKING DEVICE

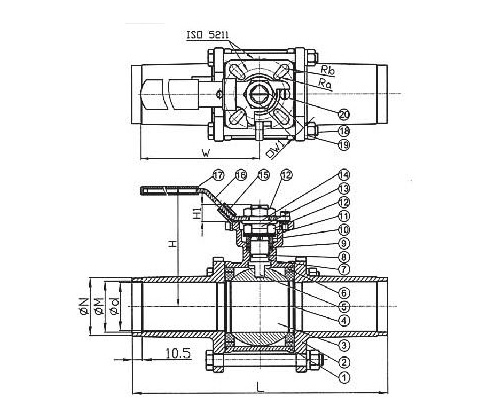

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體           BODY WCB CF8M
2 閥蓋           CAP WCB CF8M
3 鋼球            BALL CF8M
4 球墊            SEAT PTFE
5 軸心            STEM SS316
6 大薄片         GASKET PTFE
7 小薄片  THRUST WASHER 15%R+PTFE
8 O型圈         O-PING VITON
9 中口            PACKING PTFE
10 筒套            GLAND SS304
11 蝶形墊片BELLEVIILLE WASHER SS304
12 軸心螺母       STEM NUT SS304
13 防轉片   STOP WASHER SS304
14 把手墊  HANDLE WASHER SS304
15 掛鎖裝置    LOCKING DEVICE SS304
16 把手               HANDEL SS304
17 把手套       PLASTIC COVER PLASTIC
18 螺栓/螺母         BOLT/NUT SS304
19 彈簧華司       SPRING WASHER SS304
20 定位銷            STOP PIN SS304

尺寸表 DIMENSIONS

SIZE d M N L H W ISO5211 H1 W1 Ra Rb
DN NPS
10 3/8'' 12.7 9.5 13.5 253 74 123 F03-F04 9 9 R3 R3
15 1/2'' 15 16 20 250 74 123 F03-F04 9 9 R3 R3
20 3/4'' 20 21 25 270 78 123 F03-F04 9 9 R3 R3
25 1'' 25 26 30 270 89 153 F04-F05 11 11 R3 R3.5
32 11/4'' 32 32 36 270 94 153 F04-F05 11 11 R3 R3.5
40 11/2'' 38 41 45 270 110 183 F05-F07 14 14 R3.5 R4.5
50 2'' 50 50 54 300 118 183 F05-F07 14 14 R3.5 R4.5
65 21/2'' 65 64 70 290 161 246 F07-F10 17 17 R4.5 R5.5
80 3'' 80 80 86 310 170 246 F07-F10 17 17 R4.5 R5.5
100 4'' 100 100 106 350 202 395 F10-F12 22 22 R5.7 R6.7
