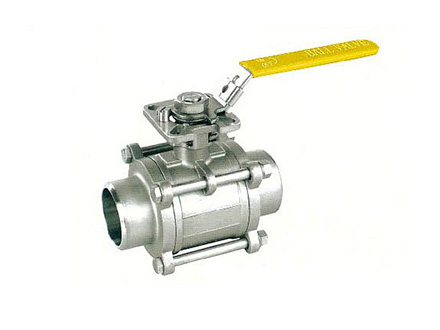

三片式V形球閥

產品描述：特征 FEATURES： ISO 5211直接安裝執行機構的平臺設計ISO 5211 Direct-Maunting Of Actuton Of Valves Design 防爆中軸設計防靜電裝置 Bolw-Out-Proof Stem DesignArtistatic Devi...
聯系電話：13851461098

詳細介紹

全流三片式卡箍式衛生級高平臺球臺

特征 FEATURES：

·ISO 5211直接安裝執行機構的平臺設計ISO 5211 Direct-Maunting Of Actuton Of Valves Design

·防爆中軸設計,防靜電裝置 Bolw-Out-Proof Stem Design,Artistatic Device

·掛鎖裝置 Locking Device

·精密鑄造 Investment Caating

·連接形式,螺紋.焊接,法蘭、卡 End Type：SCREWED.WELD.FLANGE.CLAMP

·公稱壓力(WorkingPreasure)1/2"-2" 1000PSI WOG 2-1/2"-4" 800PSI WOG

·適用溫度范圍:-50-232℃
TerperatureRange,-60 to 450 °F

·其主要特點是,有適應于各種水油氣介質的流量,壓力溫度的調節可選不同V型球角度。達到最佳調節效果

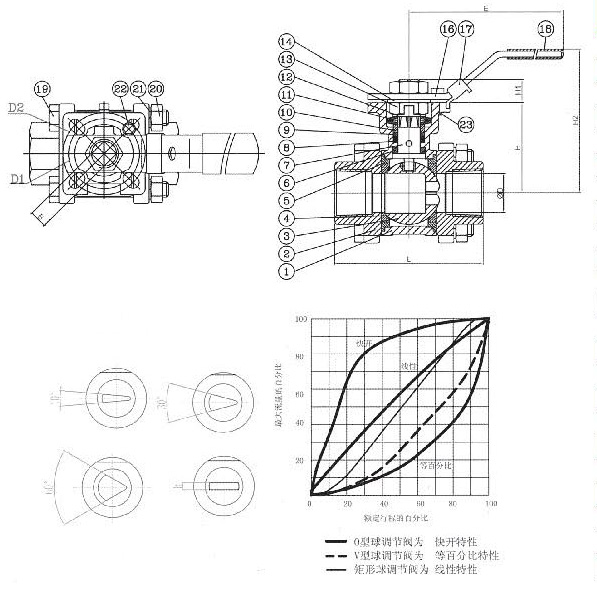

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL 數量 Q'TY
1 閥體           BODY ASTM A351 GR.CF8M 1
2 側蓋           END CAP ASTM AS51 GR.CF8M 2
3 鋼球            BALL ASTM A276 TYPE SS316 1
4 球墊            SEAT PTFE/RTFE 2
5 大薄片         GASKET PTFE 2
6 小薄片    THRUST WASHER PTFE 1
7 中軸             STEM ASTM A276 TYPE SS316 1
8 中口           GLAND  PACKING PTFE/RTFE 1 SET
9 襯套            BUSHING 50% S.S FILLED PTFE 1
10 鐵圈            GLAND BUSH ASTM  A276 TYPE SS304 1
11 盤形墊片      BELLEVILLE WASHER ASTM A240 TYPE SS304 2
12 止鎖片          TAB WASHER ASTM A240 TYPE SS304 1
13 閥桿螺母       STEM NUT  ASTM A276 TYPE SS304 2
14 閥桿墊片       STEM WASHER ASTM A240 TYPE SS304 1
15 手柄螺母       HANDLE NUT ASTM A276 TYPE SS304 1
16 手柄               HANDEL ASTM A240 TYPE SS304 1
17 掛鎖裝置    LOCKING DEVICE ASTM A240 TYPE SS304 1
18 手柄套           HANDLE COVER PLASTIC 1
19 螺栓                BOLT ASTM A276 TYPE SS304 4
20 螺栓/螺母         BOLT/NUT     ASTM A276 TYPE SS304 4
21  螺栓墊圈         BOLT WASHER ASTM A240 TYPE SS304 4
22 定位銷            STOP PIN   ASTM A276 TYPE SS304 1
23 定位螺母           PIN NUT ASTM A276 TYPE SS304 1

尺寸表 DIMENSIONS

SIZE B D D1 D2 E H H1 H2 H3 H4 H5 L1 L ISO5211 ACTUATOR PRESSURE
1/2'' 9 15 42 50 140 42.1 8.7 71 110.4 114 314.4 109 75 F04-F05 32DA 90PSI
3/4'' 9 20 42 50 140 48 8.45 78 118.6 114 322.6 109 80 F04-F05 32DA 130PSI
1'' 11 25 50 70 165 58.5 9.8 97 151.6 114 355.6 173 90 F05-F07 52DA 50PSI
1''-1/4'' 11 32 50 70 165 62.4 10.7 100 162.4 114 366.4 173 110 F05-F07 52DA 60PSI
1''-1/2'' 14 38 50 70 185 79 12.6 128 194.7 114 398.7 196 120 F05-F07 63DA 80PSI
2'' 14 50 50 70 185 86.9 12.2 132 208.9 114 412.9 196 140 F05-F07 63DA 80PSI
2''-1/2'' 17 65 50 70 260 109.5 20 164.5 245.5 114 449.2 234 185 F07-F10 75DA 80PSI
3'' 17 80 70 102 260 118.5 20 179.5 290.1 114 494.1 250 205 F07-F10 85DA 60PSI
4'' 17 100 70 102 260 133.4 20 188 344 114 548 297 240 F07-F10 100DA 60PSI
