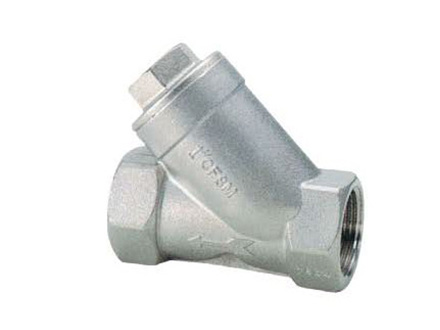

不銹鋼彈簧止回閥

產品描述：材質表 MATERIALS LIST NO. 部件名稱 PART NAME 材料 MATERIAL TC511 1 閥體 BODY CF8M 2 閥蓋 CAP CF8M 3 大薄片 GASKET PTFE 4 橫栓 PLUG SS316 5 閥瓣 DISK CF8M 6 墊片 G...

聯系電話：13851461098

立即咨詢聯系我們

詳細介紹

特征 FEATURES：

· 公稱壓力:1"/4"-2" 800PSI Working Pressure:1/4"-2" 800PSI

· 閥桿:SS316 STEM :SS3316

· 閥座:鐵氟隆,氟橡膠Seat:PTFE/Viton

· 連接形式:內螺紋 End Types:Threaded

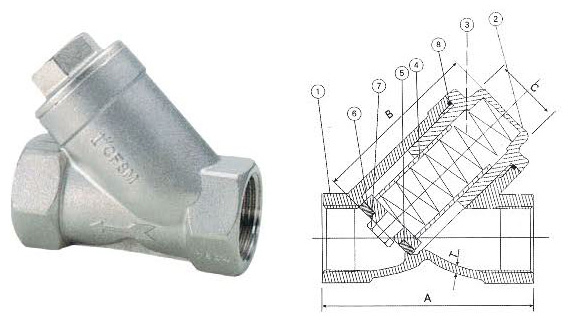

材質表 MATERIALS LIST

NO.	部件名稱 PART NAME	材料 MATERIAL	數量 Q'TY
1	閥體 BODY	不銹鋼 CF8M	1
2	閥蓋 CAP	不銹鋼 CF8M	1
3	彈簧 SPRING	不銹鋼 SS304	1
4	閥板 DISC	不銹鋼 SS316	1
5	閥座 SEAT	鐵氟隆/氟橡膠 PTFE/VITON	1
6	墊圈 WASHER	不銹鋼 SS304	1
7	螺栓 BOLT	不銹鋼 SS304	1
8	閥體密封圈 BODY SEAL	鐵氟隆 PTFE	1

尺寸表 DIMENSIONS

SIZE	T(min)	A	B	C
1/4"	3.0	65.0	46.0	19.0
3/8"	3.0	65.0	46.0	19.0
1/2"	3.0	65.0	46.0	19.0
3/4"	3.2	80.0	58.0	23.0
1"	3.5	90.0	69.0	27.0
1-1/4"	3.7	105.0	75.0	32.0
1-1/2"	4.0	120.0	85.0	41.0
2"	4.2	140.0	98.0	50.0
