法蘭止回閥(H44型)

產品描述：特征 FEATURES：
聯系電話：13851461098

詳細介紹

特征 FEATURES：

·結構長度 FACE TO FACE DMENSION:GB/T 12221

·法蘭標準 END FLANGE DIMENSION:GB/T 9113

·設計與制造標準 BASIC DESIGN GB/T 12224

·測試標準TEST:API 598

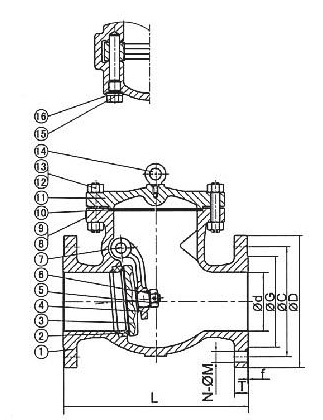

法蘭止回閥(H44型)

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材料 MATERIAL
1 閥體        BODY WCB
2 閥座        SEAT A105+HF
3 閥瓣        DISC WCB+F6
4 搖桿        HINGE WCB
5 墊片        GASKET A276 410
6 螺母        NUT A276 410
7 銷軸        PIN A276 410
8 鉚釘        RIVET 304
9 銘牌         NMEPLATE 304
10 墊片          GASKET 304+Flexble grphite
11 閥蓋          BONNET WCB
12 螺柱         BOLT A193 B7
13 螺母         NUT A194 2h
14 吊環         EYEBLT A29 1035
15 墊片         GASKET 1008
16 螺塞         PLUG A276 410

尺寸表 DIMENSIONS /PN16

SIZE d L D C G f T N-øM
2" 50 50 203 165 125 99 3 20 4-ø18
21/2" 65 65 216 185 145 118 3 20 4-ø18
3" 80 80 241 200 160 132 3 20 8-ø18
4" 100 100 292 220 180 156 3 22 8-ø18
5" 125 125 330 250 210 184 3 22 8-ø18
6" 150 150 356 285 240 211 3 24 8-ø22
8" 200 200 495 340 295 266 3 24 12-ø22
10" 250 250 622 405 355 319 4 26 12-ø26
12" 300 300 698 460 410 370 4 28 12-ø26

尺寸表 DIMENSIONS /PN40

SIZE d L D C G f T N-øM
2" 50 50 267 165 125 99 3 20 4-ø18
21/2" 65 65 292 185 145 118 3 22 4-ø18
3" 80 80 318 200 160 132 3 24 8-ø18
4" 100 100 356 235 180 156 3 24 8-ø18
5" 125 125 400 270 210 184 3 26 8-ø18
6" 150 150 400 300 240 211 3 28 8-ø22
