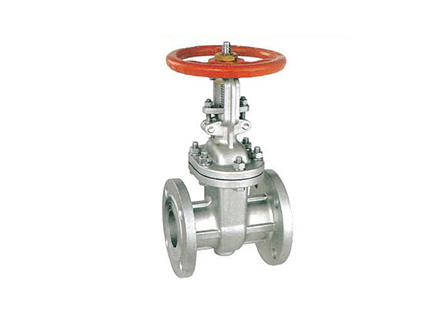

JIS 10K/ANSI 150LB 法蘭閘閥

產品描述：特征 FEATURES： 結構長度 FACE TO FACE DIMENSION :JIS B2002 /ANSI B16.10 法蘭規范 END FLANGE DIMENSION:JIS B2220/ANSI B16.5 設計制造 DESIGN:ANSI B16.34 檢查與測...
聯系電話：13851461098

詳細介紹

特征 FEATURES：

· 結構長度 FACE TO FACE DIMENSION :JIS B2002 /ANSI B16.10

· 法蘭規范 END FLANGE DIMENSION:JIS B2220/ANSI B16.5

· 設計制造 DESIGN:ANSI B16.34

· 檢查與測試 TEST:JIS B2003/API598

· 精密鑄造 INVESTMENT CASTING BODY

JIS 10K/ANSI 150LB 法蘭閘閥

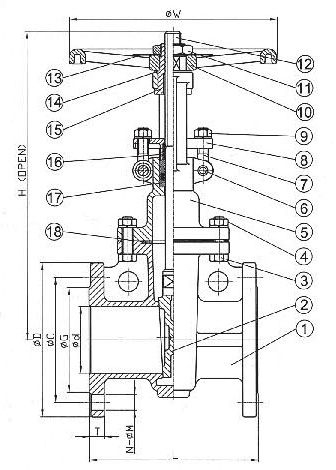

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材料 MATERIAL
1 閥體        BODY SCS13/CF8 SCS14/CF8M
2 閥瓣        DISC SCS13/CF8 SCS14/CF8M
3 螺栓        BOLT SS304
4 螺母        NUT SS304
5 閥蓋        CAP SCS13/CF8 SCS14/CF8M
6 橫栓        HINGE PIN SS304
7 單眼螺絲 EYE BOLT SS304
8 牛腩        GLAND SCS13/CF8
9 螺母         NUT SS304
10 手輪         HANDLEWHEEL FCD
11 螺母         NUT BRONZE
12 軸心         STEM SS304 SS316
13 銘牌         MAMEPLATE SS304
14 墊片         GASKET BRONZE
15 軸套         TOKE SLEEVE BRONZE
16 牛腩襯套  GLAND PACKING PTFE
17 中口          PACKING PTFE
18 大薄片       GASKET *PTEE/304+GRAPHITE

測試壓力 TEST PRESSURE

殼體（水）
SHELL(BY WATER)		 ANSI-150LB JIS-10K
450PSI 2.1Mpa
32kg/cm² 21.5kg/cm²
閥座
SEAT		 水
BY WATER		 315PSI 1.6Mpa
22kg/cm² 16.5kg/cm²
氣體
BY AIR		 85PSI 0.6Mpa
6Kg/cm² 6Kg/cm²

尺寸表 DIMENSIONS:

SIZE d L H W D C G T N-øM
DN NPS 10K 150 10K 150 10K 150 10K 150 10K 150
15 1/2" 15 108 182 120 95 89 70 60.5 51 35 12 12.1 4-ø15 4-ø16
20 3/4" 20 117 195 120 100 98 75 70.0 56 43 14 12.1 4-ø15 4-ø16
25 1" 25 127 237 120 125 108 90 79.5 67 51 14 12.1 4-ø19 4-ø16
32 11/4" 32 140 294 200 135 117 100 89.5 76 64 16 12.7 4-ø19 4-ø16
40 11/2" 40 165 294 200 140 127 105 98.5 81 73 16 14.3 4-ø19 4-ø16
50 2" 50 178 335 200 155 152 120 120.5 96 92 16 15.9 4-ø19 4-ø19
65 21/2" 65 190 393 200 175 178 140 139.5 116 105 18 17.5 4-ø19 4-ø19
80 3" 80 203 467 250 185 190 150 152.5 126 127 18 19.1 8-ø19 4-ø19
100 4" 100 229 549 250 210 229 175 190.5 151 157 18 23.9 8-ø19 8-ø19
125 5" 125 254 630 300 250 254 210 216.0 182 186 20 23.9 8-ø23 8-ø22
150 6" 150 267 743 300 280 279 240 241.5 212 216 22 25.4 8-ø23 8-ø22
200 8" 200 292 910 350 330 343 290 298.5 262 270 22 28.6 12-ø23 8-ø22
250 10" 250 330 1097 400 400 3406 355 362.0 324 324 24 30.2 12-ø25 12-ø25
300 12" 300 356 1285 400 445 4183 400 432.0 368 381 24 31.8 16-ø25 12-ø25
