單作用氣動執行器

產品描述：扭矩分析 如上圖所示彈簧復位執行器在作用過程中輸出的扭矩不是恒定的而是逐漸減少的.這是由于彈簧被壓縮時聚積了一定的能量復位時能量被釋放出來所至。 彈簧復位執行器的輸
聯系電話：13851461098

詳細介紹

扭矩分析

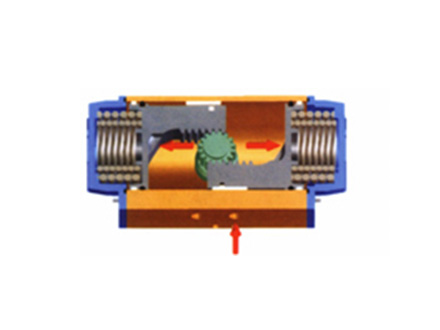

如圖所示彈簧復位執行器在作用過程中輸出的扭矩不是恒定的,而是逐漸減少的.這是由于彈簧被壓縮時聚積了一定的能量,復位時能量被釋放出來所至。

彈簧復位執行器的輸出力矩由以下4個基本值決定：

關作用(MMC=彈簧壓縮時執行器輸出扭矩/MMD=彈簧復位時執行器輸出扭矩)

開作用(MAC=彈簧復位時執行器輸出扭矩/MAD=彈簧壓縮時執行器輸出扭矩)

單作用氣動執行器

使用者可根據需要按以下步驟選型：

確定需要扭矩

所需扭矩乘以系數1.25-1.5

根據氣源壓和步驟2所香扭矩查扭矩表,其值低于MMD和MAC值即可（參照SR系列扭矩表）

工作時間（秒）

Modes / Type   32 52 63 75 85 100 115 125 160 200 270
雙動開 CCW 0.03 0.03 0.06 0.12 0.20 0.30 0.53 0.83 1.18 1.74 4.50
雙動關 CW 0.03 0.04 0.08 0.12 0.19 0.27 0.47 0.66 1.10 1.70 4.50
單動開 CCW SR - 0.09 0.14 0.22 0.31 0.44 0.83 1.08 1.75 2.38 4.50
單動關 CW SR - 0.09 0.14 0.22 0.33 0.46 0.90 0.90 1.34 2.19 6.20

重量

Modes / Type 32 52 63 75 85 100 115 125 160 200 270
雙動 0.48 1.05 1.50 2.55 3.40 5.05 8.00 10.00 4.76 9.83 17.8
單動 - 1.20 1.80 3.20 4.30 6.55 10.60 13.40 3.52 7.58 15.5

空氣消耗量

Modes / Type   32 52 63 75 85 100 115 125 160 200 270
雙動開 CCW 0.04 0.10 0.19 0.36 0.51 0.79 1.29 1.63 3.61 5.70 15
雙動關 CW 0.03 0.13 0.23 0.44 0.64 1.00 1.71 2.21 4.76 9.83 17.8
單動開 CW SR - 0.11 0.19 0.36 0.53 0.80 1.38 1.78 3.52 7.58 15.5
