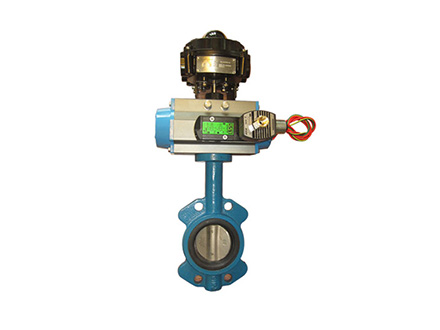

氣動鑄鐵蝶閥 HS-671 DA/SR

產品描述：產品特征： · 尺寸：2"~24"（DN50~DN600） · 結構長度尺寸規范符合ISO5752表5 · ISO5211氣動安裝支架 · 設計符合：ANSI 125/150 、BS 10Talbe E 、BS 10Talbe D、JIS 10K、DIN PN 10/16 · 可...
聯系電話：13851461098

詳細介紹

產品特征：

· 尺寸：2"~24"（DN50~DN600）

· 結構長度尺寸規范符合ISO5752表5

· ISO5211氣動安裝支架

· 設計符合：ANSI 125/150 、BS 10Talbe E 、BS 10Talbe D、JIS 10K、DIN PN 10/16

· 可安裝：1.氣動頭 2.電磁閥 3.限位開關 4.定位器

氣動鑄鐵蝶閥 HS-671 DA/SR

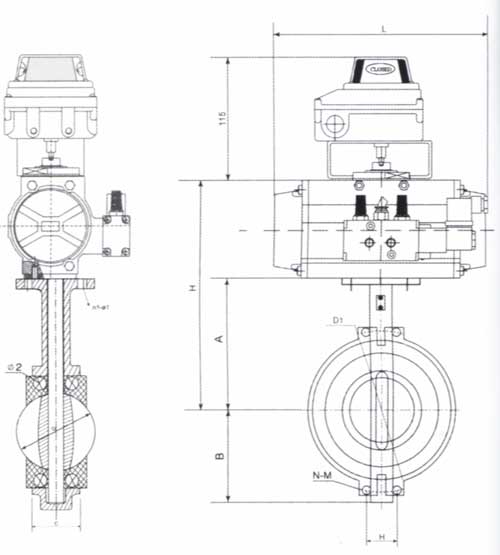

尺寸表

SIZE DN A A* B C D L D1 n1-Ø1 Ø2 W(Kg) ACTUATOR H
2" 50 161 124 80 42 52.9 139.5 125 4-6.7 12.5 3.8 52DA 250.5
2-1/2" 65 175 134 89 44.7 64.5 162 145 4-6.7 12.5 4.5 63DA 275.5
3" 80 181 141 84 45.2 78.8 162 160 4-6.7 12.6 4.7 63DA 281.5
4" 100 200 156 114 52.1 104 207 160 4-10.3 15.77 9.0 75DA 317
5" 125 213 168 127 54.4 123.3 237.5 210 4-10.3 18.92 10.9 85DA 341
6" 150 226 184 139 55.8 155.6 271.5 240 4-10.3 18.92 14.2 100DA 367.5
8" 200 260 213 175 60.6 202.5 328 295 4-14.3 22.10 18.2 115DA 431.5
10" 250 292 244 203 65.6 250.5 522 355 4-14.3 28.45 26.8 160DA 510
12" 300 337 283 242 76.9 301.6 522 410 4-14.3 31.60 40 160DA 555
14" 350 368 - 267 76.5 333.3 522 470 4-14.3 31.60 56 160DA 586
16" 400 400 - 309 86.5 389.6 575 525 4-20.6 33.15 96 200DA 669
18" 450 422 - 328 105.6 440.5 575 585 4-20.6 38.00 122 270DA 641
20" 500 480 - 361 131.8 491.6 672 650 4-20.6 41.15 202 270DA 841
24" 600 562 - 459 152 592.5 672 770 4-22.2 50.65 270 270DA 923

材質表 MATERIALS LIST

NAME
名稱		 MATERIAL
材質		 REMARK
備注
BODY 閥體 CAST IRON 碳鋼
DUCTILE IRON 球墨鑄鐵
DISC 閥板 DUCTILE IRON 球墨鑄鐵
STAINLESS STEEL 不銹鋼
BRONZE 青銅
STEM 閥桿 STAINLESS STEEL 不銹鋼
SEAT 密封圈 NBR -10-80℃
EPDM -20-120℃
NEOPRENE 0-80℃
SILICON -20-204℃
HYPALON -20-135℃
VITON -18-204℃
TAPER PIN 錐銷 STAINLESS STEEL 不銹鋼
BOTTOM COVER 底蓋 CAST IRON 碳鋼
BOTTOM COVER 底蓋 CAST IRON 碳鋼
O-RING O形圈 NBR
GEAR BOX 齒輪箱 CAST IRON 碳鋼
HANDWHEEL 手輪 CAST IRON 碳鋼
ACTUATOR 氣動頭 ALUMINUM
電磁閥
限位開關
