氣動法蘭球閥 HS-02F DA/SR

產品描述：產品特征： 尺寸:1/2~6（DN15~DN150） ISO5211執行機構的平臺設計 防爆中軸，防靜電設置。 閥體：ASTMA-351J Gr.CF8M (DIN1.4408) 球體：SS316 閥桿：SS316 密封圈：PTFE+15%GF 結構長度尺寸規范：DIN320
聯系電話：13851461098

詳細介紹

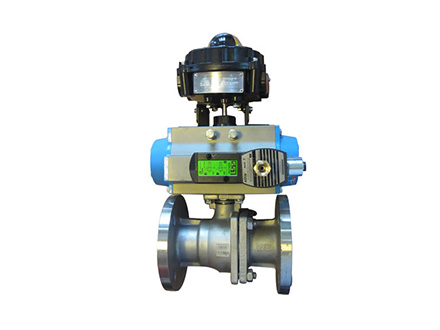

氣動法蘭球閥 HS-02F DA/SR

產品特征：

· 尺寸:1/2"~6"（DN15~DN150）

· ISO5211執行機構的平臺設計

· 防爆中軸，防靜電設置。

· 閥體：ASTMA-351J Gr.CF8M (DIN1.4408)

· 球體：SS316

· 閥桿：SS316

· 密封圈：PTFE+15%GF

· 結構長度尺寸規范：DIN3202 F4/F5

· 法蘭尺寸標準：DIN2501 PN 10/16/25/40

· 可安裝：1.氣動頭 2.電磁閥 3.限位開關 4.定位器

氣動法蘭球閥 HS-02F DA/SR

尺寸表

SIZE φA B1 B2 B3 φC E F H H3
1/2" 30.0 22.4 34.5 1.0 15.0 165.0 8.0 60.6 131.0
3/4" 30.0 21.4 41.1 1.0 20.0 165.0 8.0 67.2 138.0
1" 35.0 26.5 49.5 2.0 25.0 165.0 9.7 82.9 157.0
1-1/2" 55.0 34.8 78.3 2.0 38.0 200.0 12.0 115.3 186.3
2" 55.0 34.8 86.4 2.0 50.0 250.0 12.0 132.4 194.0
2-1/2" 55.0 34.8 97.4 2.0 65.0 250.0 12.0 143.4 205.4
3" 70.0 46.0 107.4 2.0 80.0 350.0 15.0 176.5 283.0
4" 70.0 45.5 107.4 2.0 100.0 350.0 15.0 191.0 324.0
6" 80.0 66.5 210.2 2.0 150.0 755.0 19.0 276.7 376.7

尺寸表

SIZE H4 φI L M ISO5211 VALVE TORQUE（Nm) ACTUATOR ACTUATOR AIR PRESSURE
1/2" 141.5 42.0 108.0 M5(10-24UNC) F04 5.0 52DA 63SR01 80PSI
3/4" 187.3 42.0 117.3 M5(10-24UNC) F04 9.0 52DA 63SR03 80PSI
1" 211.0 50.0 127.0 M6(1/4"-20UNC) F05 13.0 63DA 75SR02 80PSI
1-1/2" 235.6 70.0 165.1 M8(5/16"-18UNC) F07 24.0 75DA 100SR02 80PSI
2" 254.3 70.0 178.3 M8(5/16"-18UNC) F07 25.0 75DA 100SR03 80PSI
2-1/2" 277.9 70.0 190.3 M8(5/16"-18UNC) F07 27.0 75DA 100SR03 80PSI
3" 373.8 102.0 203.5 M10(3/8"-16UNC) F10 38.0 100DA 115SR01 80PSI
4" 417.3 102.0 229.5 M10(3/8"-16UNC) F10 48.0 125DA 115SR02 80PSI
6" 505.7 125.0 393.7 M12(7-16"-14UNC) F12 110.0 160DA 160SR04 80PSI

尺寸表

SIZE N φP φQ φR φT W W1
PN10/
16/40		 PN
10/16		 PN40 PN
10/16		 PN40 PN
10/16		 PN40 PN
10/16		 PN40 PN
10/16		 PN40 PN10/
16/40
1/2" 4 60.5 60.5 14.0 14.0 45.0 45.0 95.0 95.0 14.0 16.0 2.0
3/4" 4 75.0 75.0 14.0 14.0 58.0 58.0 105.0 105.0 16.0 18.0 2.0
1" 4 85.0 85.0 14.0 14.0 68.0 68.0 115.0 115.0 16.0 18.0 2.0
1-1/2" 4 110.0 110.0 18.0 18.0 88.0 88.0 140.0 140.0 16.0 18.0 3.0
2" 4 125.0 125.0 18.0 18.0 102.0 102.0 165.0 165.0 18.0 20.0 3.0
2-1/2" 4 145.0 145.0 18.0 18.0 122.0 122.0 185.0 185.0 18.0 22.0 3.0
3" 4 160.0 160.0 18.0 22.0 138.0 138.0 200.0 200.0 20.0 24.0 3.0
4" 8 180.0 190.0 18.0 26.0 158.0 162.0 220.0 235.0 20.0 24.0 3.0
6" 8 240.0 250.0 22.0 30.0 212.0 218.0 285.0 300.0 20.0 26.0 3.0

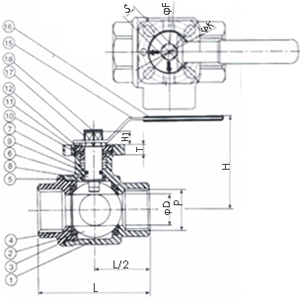

主要零件材料

序號 零件名稱 材質 數量
1 閥體 CF8M/WCB 1
2 閥蓋 CF8M/WCB 1
3 球體 SS316 1
4 密封圈 PTFE/RTFE 2
5 閥本密封圈 PTFE 1
6 閥桿 SS316 1
7 止推墊圈 PTFE/RTFE 1SET
8 閥桿填料 PTFE/RTEF 1SET
9 壓蓋墊片 50%S.SFILLED PTFE 1
10 壓板 SS304 1
11 盤形墊片 SS304 1SET
12 止鎖片 SS304 1
13 定位墊片 SS304 1
14 閥桿螺母 SS304 1
15 緊固螺絲 SS304 1
16 手柄 SS304 1
17 定位銷 SS304 1
18 螺栓 SS304 4
19 螺母 SS304 4
20 氣動頭 ALUMINUM 1
21 螺栓 SS304 8
22 聯軸器 SS304 1
23 安裝平臺 SS304 1
24 O形圈 VITON 1
