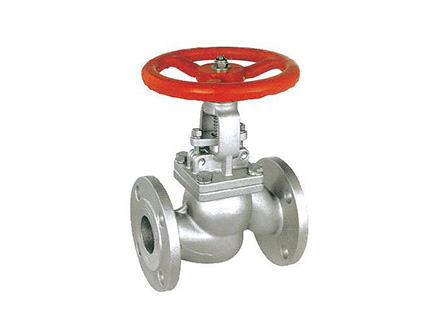

PN1.6Mpa法蘭截止閥(J41型)

產品描述:結構長度 FACE TO FACE DIMENSION:GB/T 12221
法蘭規范 END FLANGE DIMENSION:GB/T 9113
設計制造 DESIGN:ANSI B1634
聯系電話:13851461098

詳細介紹

特征 FEATURES:

· 結構長度 FACE TO FACE DIMENSION:GB/T 12221

· 法蘭規范 END FLANGE DIMENSION:GB/T 9113

· 設計制造 DESIGN:ANSI B16.34

· 檢查與測試 TEST:API598

· 精密鑄造 INVESTMENT CASTING BODY

PN1.6Mpa法蘭截止閥(J41型)

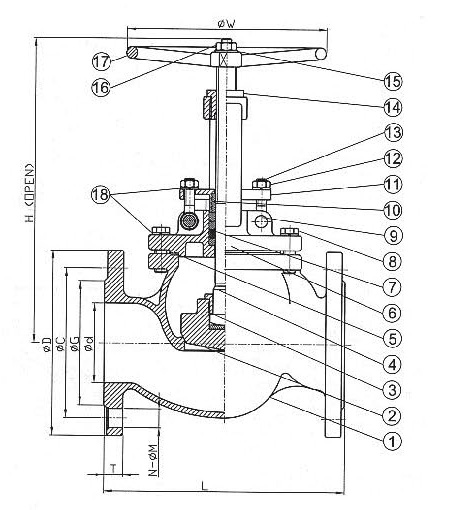

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體         BODY CF8 CF8M
2 閥瓣         DISC CF8 CF8M
3 閥瓣蓋      DISC COVER CF8 CF8M
4 閥桿         STEM SS304 SS316
5 墊片          GASKET *PTFE/304+GRAPHITE
6 閥蓋          CAP CF8 CF8M
7 中口          PACKING PTFE
8 螺栓          BOLT SS304
9 橫栓           HINGE PIN SS304
10 襯套          SLEEVE PTFE
11 牛楠           GLAND CF8
12 螺母            NUT SS304
13 螺栓            BOLT SS304
14 軸套            YOKE SLEEVE BRONZE
15 銘牌            NAMEPLATE SS304
16 螺母            NUT SS304
17 手輪            HANDLEWHEEL FCD400
18 彈簧華司     SPRING WASHER SS304

*8" UP GASKET:304+GRAPHITE

測試壓力 TEST PRESSURE

殼體(水)
SHELL(BY WATER)
450PSI
32Kg/cm²
閥座
SEAT

BY WATER
315PSI
22kg/cm²
氣體
BY AIR
85PSI
6Kg/cm²

尺寸表 DIMENSIONS

SIZE d L H W D C G T N M
DN NPS
15 1/2'' 15 108 178 140 95 65 46 14 4 14
20 3/4'' 20 117 181 140 105 75 56 16 4 14
25 1'' 25 127 200 140 115 85 65 16 4 14
40 11/2'' 40 165 245 160 150 110 84 18 4 18
50 2'' 50 203 258 200 165 125 99 20 4 18
65 21/2'' 65 216 310 200 185 145 118 20 4 18
80 3'' 80 241 325 250 200 160 132 20 8 18
100 4'' 100 292 390 250 220 180 156 22 8 18
125 5'' 125 356 472 300 250 210 184 22 8 18
150 6'' 150 406 531 350 285 240 211 24 8 22
200 8'' 200 495 669 350 340 295 266 24 12 22
