JIS 10K/ANSI 150LB 法蘭截止閥

產品描述：特征 FEATURES： 結構長度 FACE TO FACE DIMENSION:JIS B2002 /ANSI B16.10 法蘭規范 END FLANGE DIMENSION:JIS B2002 /ANSI B16.5 設計制造 DESIGN:ANSI B16.34 檢查與測...
聯系電話：13851461098

詳細介紹

特征 FEATURES：

· 結構長度 FACE TO FACE DIMENSION:JIS B2002 /ANSI B16.10

· 法蘭規范 END FLANGE DIMENSION:JIS B2002 /ANSI B16.5

· 設計制造 DESIGN:ANSI B16.34

· 檢查與測試 TEST:JIS B2003 /API598

· 精密鑄造 INVESTMENT CASTING BODY

JIS 10K/ANSI 150LB 法蘭截止閥

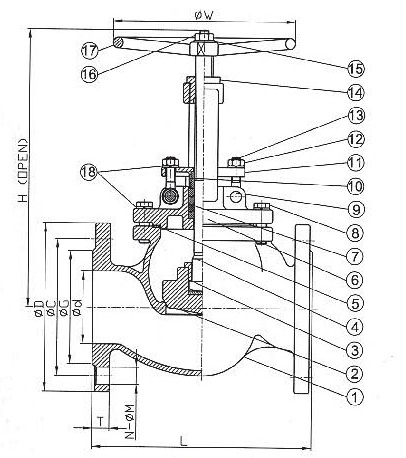

材質表 MATERIALS LIST

NO. 部件名稱PART NAME 材料 MATERIAL
1 閥體         BODY SCS13/CF8 SCS14/CF8M
2 閥瓣         DISC SCS13/CF8 SCS14/CF8M
3 閥瓣蓋      DISC COVER SCS13/CF8 SCS14/CF8M
4 閥桿         STEM SS304 SS316
5 墊片          GASKET *PTFE/304+GRAPHITE
6 閥蓋          CAP SCS13/CF8 SCS14/CF8M
7 中口          PACKING PTFE
8 螺栓          BOLT SS304
9 橫栓           HINGE PIN SS304
10 襯套          SLEEVE PTFE
11 牛楠           GLAND CF8
12 螺母            NUT SS304
13 單眼螺栓     EYE  BOLT SS304
14 軸套            YOKE SLEEVE BRONZE
15 銘牌            NAMEPLATE SS304
16 螺母            NUT SS304
17 手輪            HANDLEWHEEL FCD400

測試壓力 TEST PRESSURE

殼體（水）
SHELL(BY WATER)		 ANSI-150LB JIS-10K
450PSI 2.1Mpa
32Kg/cm² 21.5Kg/cm²
閥座
SEAT		 水
BY WATER		 315PSI 1.6Mpa
22kg/cm² 16.5kg/cm²
氣體
BY AIR		 85PSI 0.6Mpa
6Kg/cm² 6Kg/cm²

尺寸表 DIMENSIONS

SIZE d L H W D C G T N-øM
DN NPS 10K 150 10K 150 10K 150 10K 150 10K 150
15 1/2'' 15 108 178 140 95 89 70 60.5 51 35 12 12.1 4-ø15 4-ø16
20 3/4'' 20 117 181 140 100 98 75 70.0 56 43 14 12.1 4-ø15 4-ø16
25 1'' 25 127 200 140 125 108 90 79.5 67 51 14 12.1 4-ø19 4-ø16
32 11/4'' 32 140 243 160 135 117 100 89.5 76 64 16 12.7 4-ø19 4-ø16
40 11/2'' 40 165 245 160 140 127 105 98.5 81 73 16 14.3 4-ø19 4-ø16
50 2'' 50 203 258 200 155 152 120 120.5 96 92 16 15.9 4-ø19 4-ø19
65 21/2'' 65 216 310 200 175 178 140 139.5 116 105 18 17.5 4-ø19 4-ø19
80 3'' 80 241 325 250 185 190 150 152.5 126 127 18 19.1 8-ø19 4-ø19
100 4'' 100 292 390 250 210 229 175 190.5 151 157 18 23.9 8-ø19 8-ø19
125 5'' 125 356 472 300 250 254 210 216.5 182 186 20 23.9 8-ø23 8-ø22
150 6'' 150 406 531 350 280 279 240 241.5 212 216 22 25.4 8-ø23 8-ø22
200 8'' 200 495 669 350 330 343 290 298.5 262 270 22 28.6 12-ø23 8-ø22
250 10'' 250 622 824 400 400 406 355 362.5 324 324 24 30.2 12-ø25 12-ø25
300 12'' 300 698 950 400 445 483 400 432.5 368 381 24 31.8 16-ø25 12-ø25
