·螺紋采用ASME B1.20.1(NPT)可選用
·DIN2999或BS 21 ISO 228/2AKG ISO 7/1
The therad ends confirm to B1.20.1
(NPT)DIN2999&BS21 IS0 228/1Q &ISO7/1
·公稱壓力:6000psi,0000psi
Working Pressure:6000psi,10000psi
·防火安全設計
Fire safe design

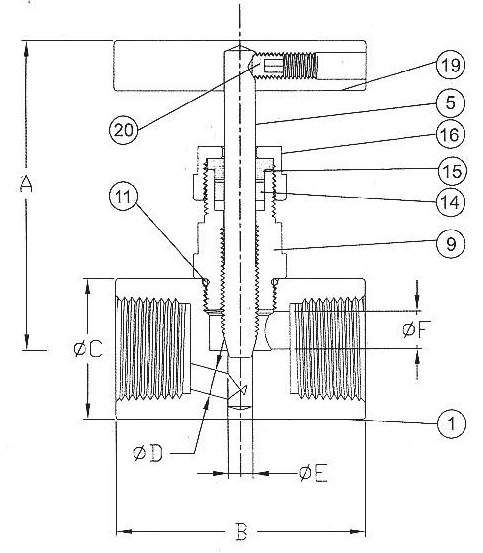

| NO. | 部件名稱PART NAME | 材料 MATERIAL | |
| 1 | 閥體 BODY | 不銹鋼 ASTM A351 GR.CF8M | |
| 5 | 閥桿 STEM | 不銹鋼 SS316 | |
| 9 | 閥蓋 BONNET | 不銹鋼 ASTM A351 GR.CF8M | |
| 11 | 閥座 BODY SEAL | 丁晴橡膠 NBR | |
| 14 | 閥桿填料 STEM PACKING | 鐵氟隆 TEFLON | |
| 15 | 壓蓋 GLAND | 不銹鋼 SS304 | |
| 16 | 壓蓋螺母 GLAND NUT | 不銹鋼 SS304 | |
| 19 | 手柄 HANDEL | 不銹鋼 SS304 | |
| 20 | 螺釘 SCREW | 不銹鋼 SS304 |
| SIZE | A | B | C | D | E | F | Wt(kg) |
| 1/8" | 76.0 | 45.0 | 22.0 | 4.0 | 6.0 | 6.0 | 0.286 |
| 1/4" | 76.0 | 45.0 | 22.0 | 5.0 | 6.0 | 6.0 | 0.276 |
| 3/8" | 78.0 | 59.0 | 25.0 | 5.0 | 6.0 | 6.5 | 0.362 |
| 1/2" | 81.0 | 65.0 | 30.0 | 6.0 | 6.0 | 8.0 | 0.476 |
| 3/4" | 113.0 | 70.0 | 35.0 | 8.0 | 8.0 | 10.0 | 0.788 |
| 1" | 117.0 | 80.0 | 45.0 | 8.0 | 8.0 | 12.0 | 1.218 |
