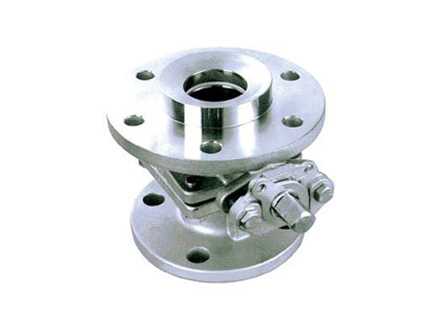

法蘭桶底閥

產品描述：特征 FEATURES： 法蘭規范 END RLANGE DIMENSION: JIS B2220/ANSI B16.5 設計制造 DESIGN ANSI B16.34 檢查與測試 TEST:JIS B2003/API 598 精密鑄造 INVESTMENT CASTING BO...
聯系電話：13851461098

詳細介紹

特征 FEATURES：

· 法蘭規范 END RLANGE DIMENSION: JIS B2220/ANSI B16.5

· 設計制造 DESIGN ANSI B16.34

· 檢查與測試 TEST:JIS B2003/API 598

· 精密鑄造 INVESTMENT CASTING BODY

· 防爆軸心/全流量 BLOW-OUT PROOF STEM/FULL PORT

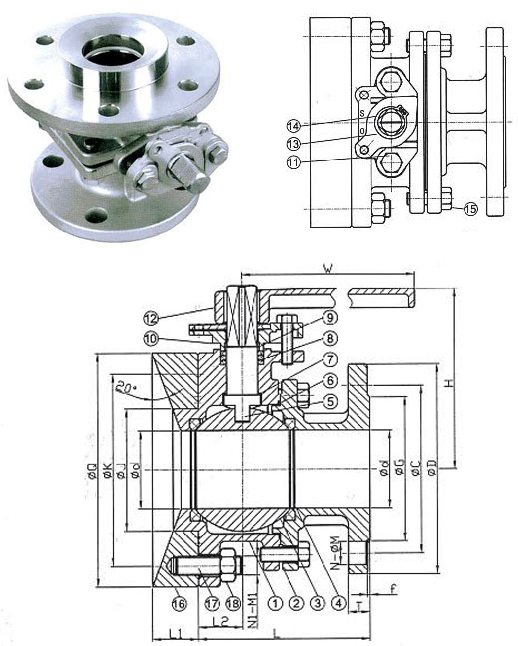

法蘭桶底閥

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材料 MATERIAL
1 閥體 BODY SCS13/CF8M SCS14/CF8M
2 閥蓋 CAP SCS13/CF8M SCS14/CF8M
3 鋼球 BALL SCS13/CF8M SCS14/CF8M
4 球墊 SEAT PTFE
5 軸心 STEM SS304 SS316
6 大薄片 GASKET PTFE
7 小薄片 THRUST WASHER PTFE
8 中口 PACKING PTFE
9 桃形擋片 GLAND PACKING PTFE
10 牛楠 GLAND SCS13
11 牛楠螺栓 GLAND BOLT SS304
12 把手 HANDLE WCB
13 桃形擋片 STOPPER SS304
14 C型扣環 SNAP RING SS304
15 螺栓 BOLT SS304
16 法蘭片 FLANGE SCS13/CF8M SCS14/CF8M
17 螺栓 BOLT SS304
18 螺母 NUT SS304

測試壓力 TEST PRESSURE

殼體（水）
SHELL(BY WATER)		 ANSI-150LB JIS-10K
450PSI 2.1Mpa
32kg/cm² 21.5kg/cm²
閥座
SEAT		 水
BY WATER		 315PSI 1.6Mpa
22kg/cm² 16.5kg/cm²
氣體
BY AIR		 85PSI 0.6Mpa
6kg/cm² 6kg/cm²

尺寸表 DIMENSIONS

SIZE d L L1 L2 H W D C G T N M Q K J N1 M1
DN NPS 10K 150 10K 150 10K 150 10K 150 10K 150 10K 150
25 1" 25 118 33 25 105 160 125 108 90 79.5 67 51 14 12.1 4 4 19 16 135 100 55 4 M12
40 1-1/2" 40 125 33 28 125 186 140 127 105 98.5 81 73 16 14.3 4 4 19 16 155 120 72 4 M12
50 2" 50 133 33 31 167 186 155 152 120 120.5 96 92 16 15.9 4 4 19 19 175 140 90 6 M12
65 21/2" 65 143 38 37 154 324 175 178 140 139.5 116 105 18 17.5 4 4 19 19 195 160 102 6 M16
80 3" 80 149 46 48 196 324 185 190 150 152.5 126 127 18 19.1 8 4 19 19 250 210 140 6 M16
100 4" 100 168 51 58 210 324 210 229 175 190.5 151 157 18 23.9 8 8 19 19 280 240 166 6 M20
