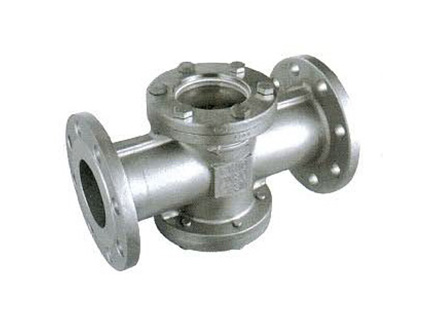

法蘭觀測器

產品描述:特征 FEATURES: 結構長度 FACE TO FACE DIMENSION: DIN 3202-F1 法蘭規范 END RLANGE DIMENSION: GB 9113 設計制造 DESIGN ANSI B16.34 檢查與測試 TEST:JIS B2003/API598...
聯系電話:13851461098

詳細介紹

特征 FEATURES:

· 結構長度 FACE TO FACE DIMENSION: DIN 3202-F1

· 法蘭規范 END RLANGE DIMENSION: GB 9113

· 設計制造 DESIGN ANSI B16.34

· 檢查與測試 TEST:JIS B2003/API598

· 精密鑄造 INVESTMENT CASTING BODY

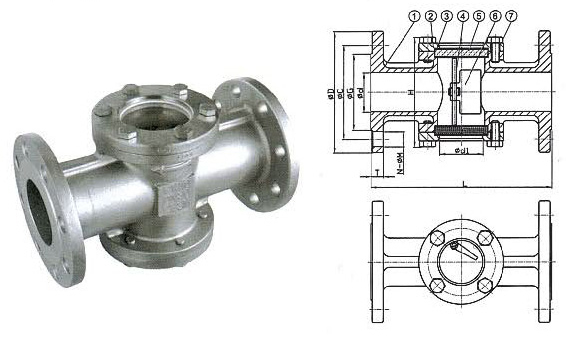

法蘭觀測器

材質表 MATERIALS LIST

NO. 部件名稱 PART NAME 材質 MATERIAL
1 閥體 BODY WCB CF8 CF8M
2 閥蓋 CAP WCB CF8 CF8M
3 大薄片 GASKET PTFE
4 軸心 STEM SS304 SS304 SS306
5 玻璃 GLASS PARCEL GLASS
6 指示片 INDICATOR WCB CF8 CF8M
7 螺栓 BOLT SS304

尺寸表 DIMENSIONS

SIZE d d1 L H D C G T N M
DN NPS
15 1/2" 15 35 130 115 95 65 46 14 4 14
20 3/4" 20 35 150 115 105 75 56 16 4 14
25 1" 25 35 160 115 115 85 65 16 4 14
32 11/4" 32 55 180 143 140 110 84 18 4 18
40 11/2" 40 55 200 143 150 125 99 20 4 18
50 2" 50 55 230 143 165 145 118 20 4 18
65 21/2" 65 85 290 185 185 160 132 20 8 18
80 3" 80 85 310 196 200 180 156 22 8 18
100 4" 100 110 350 228 220 210 184 22 8 18
150 6" 150 160 480 310 285 240 211 24 8 22
