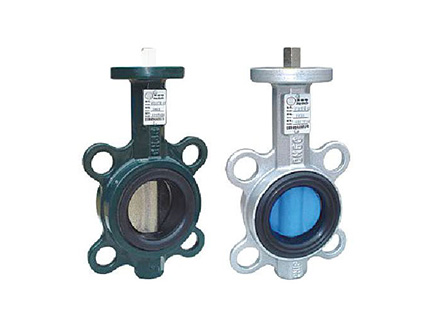

對夾式蝶閥（齒輪式操作）

產品描述：特征 FEATURES： 法蘭標準 END FLANGE DIMENSIONANSI150LBJIS10KPN10PN16 結構長度 FACE TO FACE DIMENSIONISO5752 SHORT BODY 測試標準 TEST:API 598 尺寸表 DIMENSIONS...
聯系電話：13851461098

詳細介紹

特征 FEATURES：

· 法蘭標準 END FLANGE DIMENSION,ANSI150LB,JIS10K,PN10,PN16,

· 結構長度 FACE TO FACE DIMENSION,ISO5752 SHORT BODY,

· 測試標準 TEST:API 598

尺寸表 DIMENSIONS

SIZE L1 L2 N-ø4 øb D1 D2 ø3 ø2 ø1 H3 H2 H1 B1 重量KG
DN40 33.5 30 4.7 50 110 88 20 65/73 12.6 34 112 69.5 3 1.5
DN50 42 32 4.7 50 125 96.5 20 65/73 12.6 34 130 70 3 2.36
DN65 45 47 4.7 50 145 110 20 65/73 12.6 34 142 80 3 2.5
DN80 45 65 4.7 50 160 124 20 65/73 12.6 34 155 92 3 2.84
DN100 52 91 4.10 70 180 158 20 90 15.8 36 170 107 5 4.41
DN125 55 112 4.10 70 210 187 20 90 19 37 190 121 5 6.1
DN150 56 146 4.10 70 240 214 23 90 19 37 210 134 5 7.46
DN200 61 194 4.12 102 295 266 23 125 22.1 38 243 170 5 12.2
DN250 66 242 4.12 102 350
355		 325 23
26		 125 28.5 46 282 208 8 19.35
DN300 77 292 4.14 125 400
410		 380 23
26		 150 31.7 46 307 240 8 28.1
DN350 77 325 4.14 125 460
470		 422 23
26		 150 31.7 46 345 265 10 39
DN400 102 380 4.18 140 515
525		 473 26
30		 175 33.2 72 377 297 10 58
DN450 114 428 4.18 140 565
585		 526 26
30		 175 38 72 412 331 10 72
DN500 130.3 474 4.22 165 620
650		 577 26
33		 210 41.2 82 440 361 10 128
DN600 152 573 8.18 254 725
770		 693 30
36		 300 50.7 82 562 459 10 178
