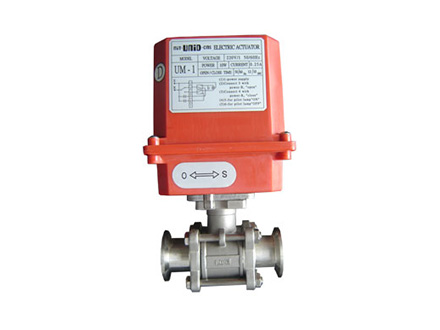

HS-03TC/E 電動卡箍球閥

產品描述：產品特征： 尺寸：1~4（DN25~DN100） 防爆中軸，防靜電設計 外殼厚度：ANSI B16.34 Class300 閥體：ASTM A-351 Gr.CF8M(DIN 1.4408) 球體：SS316 閥桿：SS316 密封圈：PTFE 連接方式：卡箍連接 工作壓力：
聯系電話：13851461098

詳細介紹

產品特征：

· 尺寸：1"~4"（DN25~DN100）

· 防爆中軸，防靜電設計

· 外殼厚度：ANSI B16.34 Class300

· 閥體：ASTM A-351 Gr.CF8M(DIN 1.4408)

· 球體：SS316

· 閥桿：SS316

· 密封圈：PTFE

· 連接方式：卡箍連接

· 工作壓力：1/4" ~ 2" PN63 bar
1-1/2"~4" PN40 bar

HS-03TC/E 電動卡箍球閥

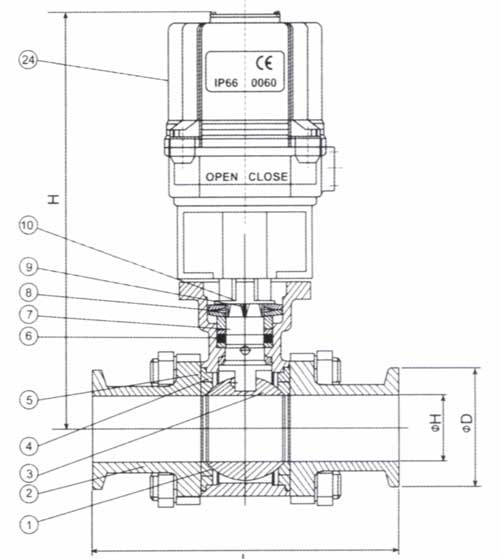

尺寸表

SIZE OS ØD L H ACTUATOR
1" 9.6 25 75 185 UM-1
3/4" 15.9 25 90 185 UM-1
1" 22.2 50.4 100 204 UM-1
1-1/4" 25.5 50.4 110 220 UM-2
1-1/2" 34.9 50.4 125 231 UM-2
2" 47.5 63.9 150 300 UM-3
2-1/2" 60.2 77.4 190 350 UM-3
3" 72.9 90 220 430 UM-4
4" 97.4 115.9 270 450 UM-4

材質表 MATERIALS LIST

NO
序號		 PART NAME
零件名稱		 MATERIAL
材質		 Q,TY
數量
1 BODY 閥體 CF8M 1
2 END CAP 閥蓋 CF8M 2
3 BALL 球體 SS316 1
4 SEAT 密封圈 PTFE/RTFE 2
5 JOINT GASKET 墊片 PTFE 2
6 THRUST WASHER 止推墊圈 PTFE 1
7 STEM 閥桿 SS316 1
8 GLAND PACKING 壓蓋填料 PTFE/RTFE 1SET
9 BUSHING 軸襯 50% s.s FILLED PTFE 1
10 GLAND BUSH 壓蓋墊片 SS304 1
11 BELLEVILLE WASHER 盤形墊片 SS301 2
12 TAB WASHER 手柄墊片 SS304 1
13 STEM NUT 閥桿螺母 SS304 2
14 STEM WASHER 閥桿墊片 SS304 1
15 HANDLE NUT 手柄螺母 SS304 1
16 HANDLE 手柄 SS304 1
17 LOCKING DEVICE 掛鎖裝置 SS304 1
18 HANDLE COVER 手柄套 PLASTIC 1
19 BOLT 螺栓 SS304 4
20 BOLT NUT 螺栓螺母 SS304 4
21 BOLT WASHER 螺栓墊片 SS304 4
22 STOP PIN 定位銷 SS304 1
23 STOP NUT 定位螺母 SS304 1
24 ACTUATOR 電動頭 ALUMINUM 1
