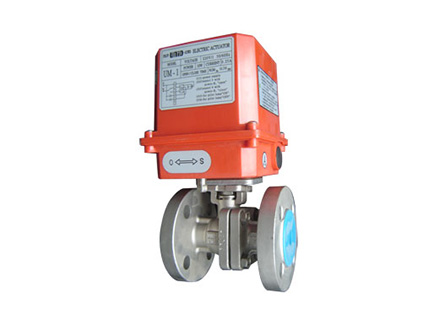

HS-02F/E電動法蘭球閥

產品描述：產品特征： 尺寸：1/2~4（DN15~DN100） ISO5211執行機構安裝支架 防爆中軸設計 閥體 ASTM A-351 Gr.CF8M(DIN 1.4408) 球體：SS316 閥桿：SS16 密封圈：PTFE 法蘭尺寸標準 DIN 2501 PN16/40 結構尺寸規范...
聯系電話：13851461098

詳細介紹

產品特征：

· 尺寸：1/2"~4"（DN15~DN100）

· ISO5211執行機構安裝支架 防爆中軸設計

· 閥體 ASTM A-351 Gr.CF8M(DIN 1.4408)

· 球體：SS316

· 閥桿：SS16

· 密封圈：PTFE

· 法蘭尺寸標準 DIN 2501 PN16/40

· 結構尺寸規范 DIN 3202 F04/F05

HS-02F/E電動法蘭球閥

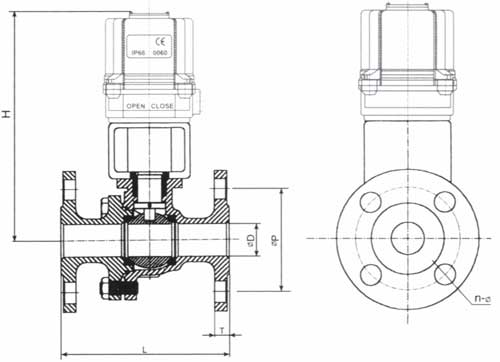

尺寸表

SIZE ØD ØP L H T n-Ø
1/2" 15 65 108 220 11.2 4-14
3/4" 20 75 117.3 230 11.2 4-14
1" 25 85 127 250 11.2 4-14
1-1/2" 35 110 165.1 330 14.3 4-15
2" 50 125 178.3 350 15.9 4-15
2-1/2" 65 145 193.3 370 17.6 5-15
3" 80 160 203.5 400 19.0 5-15
4" 100 160 229.5 415 23.9 5-22

材質表 MATERIALS LIST

PART NAME
零件名稱		 MATERIAL
材質
BODY
閥體		 CF8M
END CAP
閥蓋		 CF8M
BALL
球體		 SS316
SEAT
密封圈		 PTFE
JOINT GASKET
墊片		 PTFE
STEM
閥桿		 SS316
STEM SEAT
閥桿密封圈		 PTFE
V-RING PACKING
V形圈填料		 PTFE
BUSHING
軸襯		 50% S.S PTFE
GLAND
壓蓋		 SS304
BELLEVILLE WASHER
盤型墊片		 SS301
LOCKING PLATE
鎖片		 SS304
LOCKING SADDLE
鎖鞍		 SS304
STEM NUT
閥桿螺母		 SS304
BOLT
螺栓		 SS304
BOLT NUT
螺栓螺母		 SS304
ACTUATOR
電動頭		 ALUMINUM
