在我們電力系統中，很多時候都要對電力線路進行核相操作，但是核相過程中，往往因?yàn)榫€路距離偏遠，導致核相過程變的麻煩，源于此，現在我們通常會用到專業的核相儀器來進行識別標準 A 相、B 相、C 相，現今運用比較廣泛的有網絡基站定相核相儀，那么其主要又由哪些部分組成呢？接下來就給大家介紹一下。

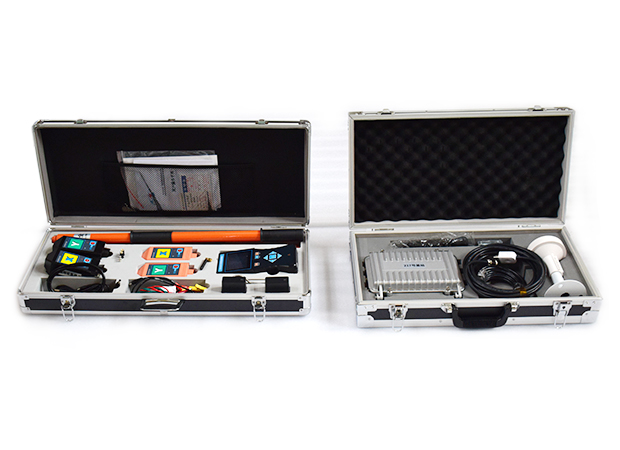

該套網絡基站定相核相儀是由全球衛星定位系統、基站群、服務器群、2G/3G/4G 通訊網絡、315MHz/433MHz 無線通訊模塊、手持接收器、探測器(采集終端)、GPS天線、4G 天線、4G 卡、伸縮絕緣桿等組成。下面給大家介紹一下主要幾個構成部分。
基站群：基站群由多個基站組成，本系統設計可以兼容 255 個基站?；静捎萌T鋁外殼，防水設計，安裝于 10kV 變壓器二次輸出端。其內置 GPS 模塊、4G 模塊、315MHz/433MHz 無線通訊模塊，作為參考標準源，基站將采集到的相位、頻率等信號通過互聯網傳送給服務器，基站檢測到的數據作為比對標準源，采集器檢測到的數據與基站源數據對比。
服務器群：多個服務器組成服務器群，服務器可以分別接收基站、手持接收器、采集器傳來的數據。服務器先將采集器的數據與基站的數據進行分析對比，得出相位差等參數，再將分析結果發送給各手持接收器，手持接收器使用人員就能實時接收任一采集器所檢測到的相位信息，可以準確識別標準 A 相、B 相、C 相，包括地下室沒有任何通訊信號的場所定相核相，并統一色標工作。
探測器：分核相、電流不同功能的探測器，探測器都內置有 GPS 模塊、4G 模塊、315MHz/433MHz 無線通訊模塊，其中電流探測器一體化鉤式設計，內置多層柔性線圈。315MHz/433MHz 無線通訊模塊便于手持接收器近距離抄表使用；GPS 模塊、4G 模塊與服務器通訊并傳輸數據；多層柔性線圈用于采集電流及電流波形、頻率、相位等信號。
手持接收器：采用 3.5 寸真彩液晶屏設計，內置 GPS 模塊、4G 模塊、315MHz/433MHz無線通訊模塊，接收服務器發送的數據，也可以對采集器、基站抄表。接收器同屏顯示實時相位、頻率、電流等信息，具有“X 信號正常、Y 信號正常、A 相、B相、C 相、同相、異相”等語音提示，清晰直觀，不同功能的接收器顯示內容有差別。
定相核相儀是我們供電線路準確核實A、B、C三相的得力幫手，我們需要熟悉這款檢測儀器的部件構成，了解部件的功能特性，方能夠讓我們核相過程更加清楚明了。
湖北儀天成電力設備有限公司
2023年10月08日
